Positionierantrieb AG25
Industrial Ethernet![](/fileadmin/_processed_/e/d/csm_CULUS_354e9e12a8.jpg)
![](/fileadmin/_processed_/1/7/csm_26875_3846_PI_CERTIFIED_CMYK_9d2da97c3f.jpg)
![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/c/c/csm_ID_15748_POWERLINK_GENERALLO350F28_b11a6dbf4c.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
Der ultrakompakte und kraftvolle Stellantrieb AG25 eignet sich dank spezieller Leistungs- und Steuerelektronik, Absolutsensorik und integriertem Positionsregler besonders gut für rüstzeitenoptimierte Formatverstellungen. Durch die Vielfalt der verfügbaren Schnittstellenstandards ist eine schnelle und reibungslose Integration in die vorhandene Steuerung möglich.
- minimale Abmessungen; hohe Leistungsdichte
- geringer Montage- und Inbetriebnahmeaufwand
- große Flexibiliät, hohe Schutzart
- Edelstahlhohlwelle Ø14 mm, robustes Gehäuse
- bürstenloser EC-Motor mit hoher Lebensdauer
- robuster Absolutsensor, magnetische Abtastung
- integrierte Leistungs- und Steuerelektronik
- Industrial-Ethernet-Feldbus integriert
- integrierter Positionierregler
- M12 Anschlusstechnik
- Industrie 4.0 ready
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.8
 kg
Welle
 Edelstahl rostfrei
Gehäuse
 Kunststoff glasfaserverstärkt / Zinkdruckguss
Klemmring
 Edelstahl rostfrei
Drehmomentstütze
 Edelstahl rostfrei
Form A
 Edelstahl rostfrei
Form B
Nenndrehmoment/-drehzahl
5
 Nm
 bei 50 min-1 ±10 %
i = 98
3
 Nm
 bei 75 min-1 ±10 %
i = 66
Betriebsart
 Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±10 %
verpolsicher, Endstufe
24 V DC ±10 %
verpolsicher, Steuerung
Stromaufnahme
2.2 A ±10 %
bei Nenndrehmoment/-drehzahl (Endstufe)
<150
 mA
Einschaltstrom >150 mA (Steuerung)
Leistungsaufnahme
≤58
 W
Endstufe
≤3.6
 W
Steuerung
Batterie
 CR2477N, 3 V Lithium, 950 mAh
Lebensdauer Batterie
~5
 Jahr(e)
je nach Umgebungsbedingungen
Parameterspeicher
106 Zyklen
gilt auch für Kalibriervorgänge
Eingänge digital
17 … 30 V DC
typisch 10 mA
Statusanzeige
8 LEDs
Tasten
 2 interne Tasten, interner DIP-Schalter
Schaltausgänge
24 V DC ±10 %
≤40 mA
Busanschluss
 EIP-EtherNet/IP
 EPN-PROFINET
 ECT-EtherCAT
 EPL-POWERLINK
Anschlussart
 2x M12-Steckverbinder (A-kodiert)
4-polig, 1x Stift; 8-polig, 1x Stift
 2x M12-Steckverbinder (D-kodiert)
4-polig, 2x Buchse
 Erdung über Flachstecker 6.3 mm
Merkmal
Technische Daten
Ergänzung
Auflösung
720
 Schritte/Umdrehung
 Welle
Wiederholgenauigkeit
±1
 Schritte/Umdrehung
Verfahrbereich
±1300
 Umdrehung(en)
i = 98
±1980
 Umdrehung(en)
i = 66
Ausfallrate
28.3
 Jahr(e)
bei 60 °C (MTBF) nach SN 29500
Zulassung
UL 2011, CSA C22.2 No. 14-18, File Nr. E502992
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 45 °C
Lagertemperatur
-20 … 60 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
 EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
 EN 61800-3, C2
Störaussendung / Emission
Schutzart
 IP54, IP65
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
EtherCAT, EtherNet/IP, POWERLINK, PROFINET
Signal |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
Betriebsspannung (Endstufe / Steuerung)
Signal |
PIN |
+UB (Endstufe) |
1 |
+UB (Steuerung) |
2 |
GND (Endstufe)* |
3 |
GND (Steuerung)* |
4 |
* intern verbunden mit SGND
Digitale Ein- / Ausgänge
Signal |
PIN |
Eingang 1 |
1 |
Eingang 2 |
2 |
Eingang 3 |
3 |
Eingang 4 |
4 |
Ausgang 1 |
5 |
RXD |
6 |
TXD |
7 |
SGND* |
8 |
* intern verbunden mit GND der Betriebsspannung
Leistungskurve
Industrie 4.0
Der Datenaustausch mit den Stellantrieben beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Antriebe Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten |
Smart Value |
Smart Function |
Istposition |
Temperatur |
Überlast, Umgebungstemperatur |
Zielposition |
Strom |
Drehmoment, Überlast |
Geschwindigkeit |
Spannung Last Spannung Steuerung |
Spannungsabfall, Leitungsbruch |
On/-Off Time |
Betriebsdauer |
|
Batteriespannung |
Planung Batteriewechsel |
|
Webserver (EPN, EIP) |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Übersetzung
66
Schutzart
IP54
Wellenausführung/
Durchmesser
KR/14
nur bei Übersetzung i = 98
Drehmomentstütze
A
Schnittstelle/
Protokoll
ECT

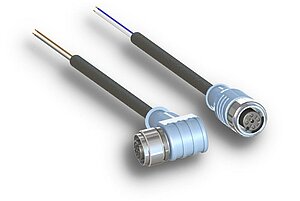

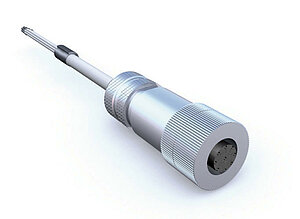

Zubehör
Vergleichbare Produkte
Lieferumfang
- AG25
- Kurzanleitung
