定位驱动器 AG25
工业以太网![](/fileadmin/_processed_/e/d/csm_CULUS_354e9e12a8.jpg)
![](/fileadmin/_processed_/1/7/csm_26875_3846_PI_CERTIFIED_CMYK_9d2da97c3f.jpg)
![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/c/c/csm_ID_15748_POWERLINK_GENERALLO350F28_b11a6dbf4c.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
结构超紧凑并且功能强大的 AG25 定位驱动器,得益于其特殊的高强和控制电子器件、绝对式传感器和集成一体的位置控制器,并通过优化设置时间,特别适合用于格式调整。 基于多种可选的标准接口方式使其可以快速、无误地集成到现有控制系统中。
- 小尺寸,高功率密度
- 安装和调试简便
- 高灵活性,高保护等级
- 不锈钢空心轴直径 Ø14 mm, 坚固的外壳
- 具有长使用寿命的无刷 EC 电机
- 坚固的绝对值传感器,磁性传感技术
- 集成供电和控制电子设备
- 工业以太网现场总线的集成
- 集成的定位调节器
- M12组件安装技术
- 工业 4.0 就绪
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.8
 kg
轴
 不锈钢
外壳
 玻璃钢/压铸锌
夹环
 不锈钢
扭矩臂
 不锈钢
A 型
 不锈钢
B 型
额定转矩/额定转速
5
 Nm
 在 50 min-1 ±10 % 时
i = 98
3
 Nm
 在 75 min-1 ±10 % 时
i = 66
工作方式
 间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
特征
技术数据
内容补充
工作电压
24 V DC ±10 %
反极性保护,最后级
24 V DC ±10 %
反极性保护,控制单元
电流消耗
2.2 A ±10 %
在额定扭矩或转速下(放大器)
<150
 mA
启动电流 >150 mA (控制系统)
功率消耗
≤58
 W
功率放大器
≤3.6
 W
控制系统
电池
 CR2477N, 3 V 锂电池, 950 mAh
电池寿命
~5
 年份(s)
根据环境条件
参数存储器
1010 次循环
也适用于校准过程
数字量输入
17 … 30 V DC
典型的 10 mA
状态指示
8 个 LED 灯
按键
 2 个内部按钮,内部 DIP 开关
开关输出
24 V DC ±10 %
≤40 mA
总线连接
 EIP-EtherNet/IP
 EPN-PROFINET
 ECT-EtherCAT
 EPL-POWERLINK
连接方式
 2 个 M12 插头连接器 (A 编码)
4-芯式, 1个带芯针的插头; 8-芯式, 1个带芯针的插头
 2个 M12 插拔连接器 (D 编码)
4 针, 2 个插口
 通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
分辨率
720
 台阶/革命
 轴
重复精度
±1
 台阶/革命
活动区域
±1300
 rotation(s)
i = 98
±1980
 rotation(s)
i = 66
故障率
28.3
 年份(s)
在 60 °C (MTBF) 情况下符合 SN 29500 标准
许可
按照标准 UL 2011; CSA C22.2 No. 14-18; 文件号码 E502992
特征
技术数据
内容补充
环境温度
0 … 45 °C
储存温度
-20 … 60 °C
相对湿度
不允许凝露
EMV
 EN 61800-3, 第二环境
抗干扰性 / 影响度
 EN 61800-3, C3
干扰发射 / 放射量
防护等级
 IP54, IP65
符合 EN 60529 标准,仅在已连接配套插件时有效(防护类型未经过 UL 测试)
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
EtherCAT, EtherNet/IP, POWERLINK, PROFINET
信号符标 |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
工作电压(放大器 / 控制)
信号符标 |
PIN |
+UB (末级) |
1 |
+UB (控制) |
2 |
GND(放大器)* |
3 |
GND (控制)* |
4 |
* 与SGND内部相连
数字式输入口 / 输出口
信号符标 |
PIN |
输入口 1 |
1 |
输入 2 |
2 |
输入口 3 |
3 |
输入 4 |
4 |
"输出 1 " |
5 |
RXD |
6 |
TXD |
7 |
SGND* |
8 |
* 与工作电压的GND内部相连
功率曲线
工业 4.0
在大多数情况下,与定位驱动器进行的数据交换仅限于过程数据的交换。 智能式定位驱动器却除了提供过程数据之外,还提供其他状态监视性信息,以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等的工作评估:
工艺数据 |
智能值 |
智能式功能 |
实际位置 |
温度 |
超载, 环境温度 |
"要求位置 " |
电流 |
扭矩, 超载 |
速度 |
负荷电压 控制电压 |
电压降低,断线 |
开关调控 |
运行时间 |
|
电池电压 |
更换电池的计划 |
|
网络服务器 (EPN, EIP) |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
传动比
66
防护等级
IP54
轴结构设计/
直径
KR/14
仅限于传动比率 i = 98
扭矩臂
A
界面接口/
报告记录
ECT

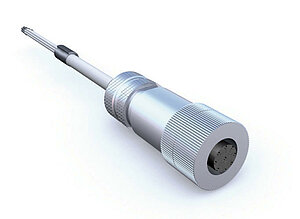

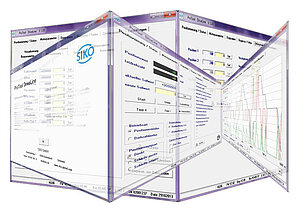

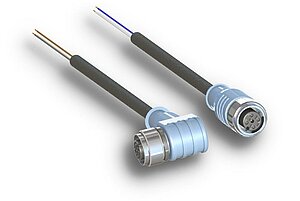

附件

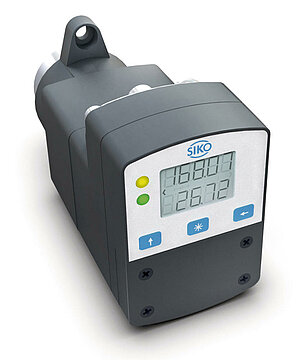

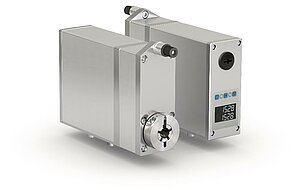

类似产品
供货范围
- AG25
- 快速参考指南
