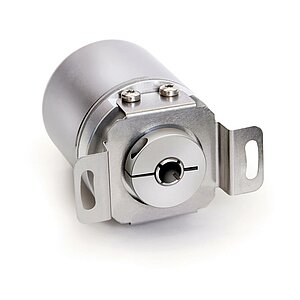

Getriebepotentiometer GP09
robustes Gehäuse mit durchgehender Hohlwelle
- robust gegen äußere Einflüsse
- durchgehende Hohlwelle bis ø20 mm
- Anpassung an unterschiedliche Messwege durch breites Spektrum an Getriebeübersetzungen
- eingebaute Rutschkupplung zum Schutz des Potentiometers
- kompakte Bauform
- Potentiometer-, Strom- oder Spannungsausgang
- Schutzart IP68 mit Ölfüllung möglich
- einfache Montage
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
Edelstahl rostfrei
Gehäuse
Zinkdruckguss
Übersetzung
0.2 … 244
Drehzahl
≤500
min⁻¹
je nach Übersetzung
Wellenbelastung
≤400
N
radial
≤150
N
axial
Lebensdauer Potentiometer
1 x 106 Umdrehung(en)
Geber Potentiometer Typ 01, 1 Wendel
Merkmal
Technische Daten
Ergänzung
Belastbarkeit
1
W
bei 70 °C
≤30 V
Widerstand
1
kΩ
,
5
,
10
kΩ
Widerstandstoleranz
±10
%
Standard-Endwiderstand
0.5
%
Linearitätstoleranz
±1
%
Bauart
Hybrid
Geber Potentiometer Typ 02, 10 Wendel
Merkmal
Technische Daten
Ergänzung
Belastbarkeit
2
W
bei 70 °C
≤30 V
Widerstand
1
kΩ
,
5
,
10
kΩ
Widerstandstoleranz
±5
%
Standard-Endwiderstand
0.2
%
Linearitätstoleranz
±0.25
%
Bauart
Draht
Geber Potentiometer Typ 03/0.1, 10 Wendel
Merkmal
Technische Daten
Ergänzung
Belastbarkeit
2
W
bei 70 °C
≤30 V
Widerstand
1
kΩ
,
5
,
10
kΩ
Widerstandstoleranz
±5
%
Standard-Endwiderstand
0.2
%
Linearitätstoleranz
±0.1
%
Bauart
Hybrid
Messwandler, Stromausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Ausgangsstrom
4 … 20 mA
bei Bürde ≤500 Ω
Messwandler, Spannungsausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Ausgangsspannung
0 … 10 V
Merkmal
Technische Daten
Ergänzung
Messbereich
340° ±5°
(mechanisch durchgehend)
Potentiometer Typ 01
3600° +10°
Potentiometer Typ 02, 03/0.1
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 80 °C
ohne Ölfüllung
-10 … 80 °C
mit Ölfüllung
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP52, IP65, IP68
EN 60529
Mehr Informationen
Anschlussbelegung
ohne Messwandler
|
Signal |
Kabelfarbe E1 |
PIN E12 |
|
Po |
weiß |
1 |
|
S |
grün |
2 |
|
Pe |
braun |
3 |
|
nc |
- |
4 |
Messwandler MWI
|
Signal |
Kabelfarbe E1 |
PIN E12 |
|
I- |
weiß |
1 |
|
nc |
- |
2 |
|
I+ |
braun |
3 |
|
nc |
- |
4 |
Messwandler MWU
|
Signal |
PIN E12 |
|
|
GND |
weiß |
1 |
|
Uout |
grün |
2 |
|
+24 V DC |
Braun |
3 |
|
nc |
- |
4 |
Bestellung
Übersetzungsberechnung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Übersetzung
0.184
Drehmomentstütze/
Form
A
Potentiometer Typ
01
Analogausgang
MWI
Drehrichtung
<leer>
nur bei Analogausgang P01, P05 oder P10
nur bei Analogausgang MWI oder MWU
nur bei Analogausgang MWI oder MWU
Anschlussart
E1
Kabellänge
00.3
00.3
20.0 m, in 0.1 m Schritten
Schutzart
IP52
mit Ölfüllung, gegen Betauung
Anzahl Umdrehungen
<leer>
außer bei IP68
nur bei Schutzart IP68 und Analogausgang MWI, MWU
nur bei Schutzart IP68 und Analogausgang MWI, MWU
Lieferumfang
- GP09
- Montageanleitung
