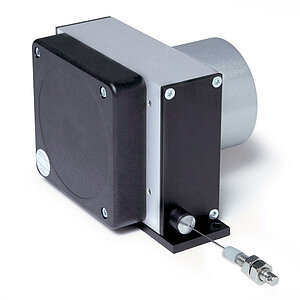

Seilzuggeber SG32
robuste Bauweise und redundante Sensorik mit 3000 mm Messlänge
Sehr robuster Seilzuggeber in kompakter Bauweise, für vielfältige Anwendungsbereiche, wie Kran-Bau, Bühnenbau, Lagertechnik usw., bis zu einer Messlänge von 3000 mm mit Signalausgang in redundanter Ausführung. Einfache, universelle veränderbare Montage.
- robuste Bauweise
- Messlänge bis 3000 mm
- analoger Signalausgang in redundanter Ausführung (2x 4…20 mA oder Potentiometer)
- variable Montagemöglichkeiten
- verschließbare Belüftungs- und Wasserablaufbohrungen
- sehr stabiles Messseil (rostfrei)
- Schutzart IP65
- M12 Steckeranschluss
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.5
 kg
Gehäuse
 Zinkdruckguss/Kunststoff
Seiltyp
ø0.61
 mm
Edelstahl rostfrei, kunstoffummantelt
ø0.6
 mm
Edelstahl rostfrei
Auszugskraft
≥9
 N
Absolutgenauigkeit
±0.35
 %
in Bezug auf Messbereiche (mm)
Geber Potentiometer
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
≤30
 V DC
Verlustleistung am Potentiometer <1 W
Belastbarkeit
2
 W
 bei 70 °C
Widerstand
10
 kΩ
Widerstandstoleranz
±5
 %
Standard-Endwiderstand
0.5 % oder 1 Ω
es gilt jeweils der größere Wert
Linearitätstoleranz
±0.25
 %
Anschlussart
M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift
Messwandler, Stromausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
zwischen I+ und I-, bei Bürde ≤500 Ω
Ausgangsstrom
4 … 20 mA
 (2x)
4/20mA 4/20mA
20 … 4 mA
 (2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
Anschlussart
 M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift
* Messwandler erlauben die optimale Anpassung von Ausgangsstrom oder Ausgangsspannung auf den Messbereich. Der Messwandler ist werksseitig so voreingestellt, dass zwischen Anfangs- und Endpunkt des Messbereichs ein Ausgangssignal von 4 … 20 mA bzw. 20 … 4mA zur Verfügung steht.
Merkmal
Technische Daten
Ergänzung
Wiederholgenauigkeit
±0.15
 mm
je Anfahrtsrichtung
Verfahrgeschwindigkeit
≤800
 mm/s
Ausfallrate
166.7
 Jahr(e)
bei 60 °C (MTBF)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 80 °C
Schutzart
 IP65 (für Elektronik)
EN 60529, Elektronik certonal beschichtet
Mehr Informationen
Anschlussbelegung
Anschlussbelegung Potentiometer
Signal |
PIN |
Ergänzung |
Po |
1 |
Potentiometer 1 |
Po |
2 |
Potentiometer 2 |
S |
3 |
Potentiometer 2 |
Pe |
4 |
Potentiometer 2 |
nc |
5 |
|
Pe |
6 |
Potentiometer 1 |
S |
7 |
Potentiometer 1 |
nc |
8 |
Anschlussbelegung Messwandler
Signal |
Ergänzung |
|
I+ |
1 |
Messwandler 1 |
I+ |
2 |
Messwandler 2 |
nc |
3 |
|
I- |
4 |
Messwandler 2 |
nc |
5 |
|
I- |
6 |
Messwandler 1 |
nc |
7 |
|
nc |
8 |
Montagehinweis
Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seilaustritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Messbereich
2000
in mm
Seilausführung
S
Gebertyp
P10_P10
Lage elektrischer Anschluss
1
Serienimpedanz
0
nur bei Gebertyp P10_10
nur bei Gebertyp P10_10
Zubehör
Vergleichbare Produkte
Lieferumfang
- SG32
- Montageanleitung
