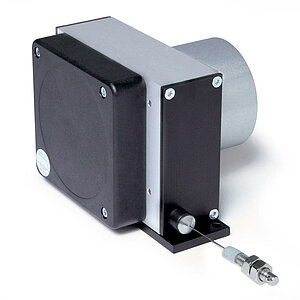

Sensor de tracción por cable SG32
Constr. robusta y sensórica redund. con 3000 mm de long. de medición
Sensor de tracción por cable muy robusto en forma compacta para diversos campos de aplicación, como construcción de grúas, de plataformas, técnica de rodamientos etc hasta una longitud de medición de 3000 mm con salida de señales en ejecución redundante. Montaje sencillo y modificable universalmente.
- Sólida construcción
- Longitud de medición hasta 3.000 mm
- Salida de señal analógica en ejecución redundante (2x 4…20 mA o potenciómetro)
- Posibilidades de montaje variables
- Taladros de ventilación y purga del agua que se pueden cerrar
- Cable de medición muy estable (Nirosta)
- Tipo de protección IP65
- Conexión de enchufe M12
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.5
kg
Carcasa
fundición inyectada de cinc/plástico
Tipo de cable
ø0.61
mm
acero fino inoxidable, revestido de plástico
ø0.6
mm
acero fino inoxidable
Fuerza de extracción
≥9
N
Precisión absoluta
±0.35
%
en relación con la gama de medición (mm)
Geber Potentiometer
Característica
Característica
Complemento
Tensión de servicio
≤30
V DC
pérdida de potencia en el potenciómetro <1 W
Capacidad de carga
2
W
a 70 °C
resistencia
10
kΩ
Tolerancia de resistencia
±5
%
Resistencia final estándar
0.5 % o 1 Ω
es aplicable el valor superior correspondiente
Tolerancia de linealidad
±0.25
%
Tipo de conexión
M12-conector de enchufe (codificado A)
8 polos, 1 clavija
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
entre I+ und I-, con carga aparente ≤500 Ω
Corriente de salida
4 … 20 mA
(2x)
4/20mA 4/20mA
20 … 4 mA
(2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
Tipo de conexión
M12-conector de enchufe (codificado A)
8 polos, 1 clavija
* Los transductores permiten adaptar de forma óptima la corriente o la tensión de salida al rango de medición. El transductor viene preajustado de fábrica de forma que entre el punto inicial y final del campo de medida se disponga de una señal de salida de 4 ... 20 mA (MWI) o 0 ... 10 V DC (MWU).
Característica
Característica
Complemento
Precisión de repetición
±0.15
mm
en función de la dirección de aproximación
Velocidad de desplazamiento
≤800
mm/s
Tasa de desechos
166.7
Año(s)
a 60 °C (MTBF)
Característica
Característica
Complemento
Temperatura ambiente
-40 … 80 °C
Tipo de protección
IP65 (para electrónica)
EN 60529, electrónica revestida de certonal
Más informaciones
asignación de pines
Ocupación de las conexiones potenciómetro
|
Señal |
PIN |
Complemento |
|
Po |
1 |
Potenciómetro 1 |
|
Po |
2 |
Potenciómetro 2 |
|
S |
3 |
Potenciómetro 2 |
|
Pe |
4 |
Potenciómetro 2 |
|
nc |
5 |
|
|
Pe |
6 |
Potenciómetro 1 |
|
S |
7 |
Potenciómetro 1 |
|
nc |
8 |
Ocupación de las conexiones transductor
|
Señal |
Complemento |
|
|
I+ |
1 |
Transductor 1 |
|
I+ |
2 |
Transductor 2 |
|
nc |
3 |
|
|
I- |
4 |
Transductor 2 |
|
nc |
5 |
|
|
I- |
6 |
Transductor 1 |
|
nc |
7 |
|
|
nc |
8 |
Observación de montaje
En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Gama de medición
2000
en mm
tipo de cable
S
tipo de codificador
P10_P10
posición conexión eléctrica
1
impedancia en serie
0
sólo en tipo de sensor P10_10
sólo en tipo de sensor P10_10

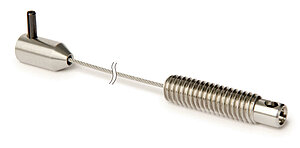

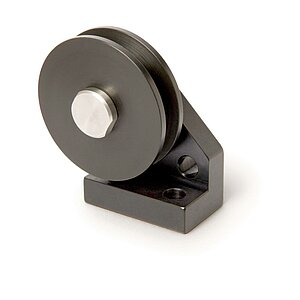

Accesorio
Volumen de suministro
- SG32
- Instrucciones de montaje
