Seilzuggeber SGP/1
robuste Bauweise mit Analogausgang und 6000 mm Messlänge
Seilzuggeber mit Analogausgang, potentiometrisch, Stromquelle oder Spannungsausgang, bis zu einer Messlänge von 6000mm. Einfache Anpassung des Ausgangssignals an die tatsächliche Messlänge über ein integriertes Getriebe.
- robuste Bauweise
- Messlänge max. 6000 mm
- Potentiometer-, Spannungs oder Stromausgang
- Gehäuse aus Aluminium und Kunststoff
- Potentiometer-/Widerstandsbereich wird über ein integriertes Getriebe an die tatsächliche Messlänge angepasst
- verschiedene Seiltypen
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.7
kg
Gehäuse
Aluminium/Kunststoff
Seiltyp
ø0.54
mm
Edelstahl rostfrei
ø0.87
mm
Edelstahl rostfrei, kunstoffummantelt
ø1.05
mm
Para-Line
Auszugskraft
≥8
N
Messweg/ Seiltrommelumdrehung
200
mm
Beschleunigung
≤23.5
m/s²
Verfahrgeschwindigkeit
|
Messbereich [mm] |
750 |
1000 |
1250 |
1500 |
1750 |
2000 |
2250 |
2500 |
2750 |
3000 |
3250 |
3500 |
6000 |
|
Verfahrgeschwindigkeit [mm/s] |
≤200 |
≤300 |
≤300 |
≤400 |
≤490 |
≤500 |
≤600 |
≤700 |
≤800 |
≤800 |
≤900 |
≤1000 |
≤1000 |
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Geber Potentiometer
Merkmal
Technische Daten
Ergänzung
Belastbarkeit
2
W
bei 70 °C
Widerstand
1
kΩ
P01
5
kΩ
P05
10
kΩ
P10
Widerstandstoleranz
±5
%
Linearitätstoleranz
±0.25
%
Messwandler, Stromausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
zwischen I+ und I-, Bürde ≤500 Ω
Ausgangsstrom
4 … 20 mA
Messwandler, Spannungsausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
15 … 28 V DC
bei 3 mA ohne Last
Ausgangsspannung
0 … 10 V DC
Widerstand
2 … 10 kΩ
gegen GND
Last
≤15
mA
* Messwandler erlauben die optimale Anpassung von Ausgangsstrom oder Ausgangsspannung auf den Messbereich. Der Messwandler ist werksseitig so voreingestellt, dass zwischen Anfangs- und Endpunkt des Messbereichs ein Ausgangssignal von 4 … 20 mA (MWI) oder 0 … 10 V DC (MWU) zur Verfügung steht.
Merkmal
Technische Daten
Ergänzung
Wiederholgenauigkeit
~0.5
mm
je Anfahrtsrichtung
Verfahrgeschwindigkeit
siehe Tabelle
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 80 °C
T1
-40 … 80 °C
T2 (Einzugsgeschwindigkeit ≤800 mm/s)
Schutzart
IP65 (Potentiometerteil)
EN 60529
Mehr Informationen
Anschlussbelegung
Potentiometrische Ausgänge P10
|
Signal |
E1 (Klemme) |
EX (Steckerpin) |
|
Po |
3 |
1 |
|
Pe |
1 |
2 |
|
S |
2 |
3 |
|
nc |
4 |
Messwandler MWI
|
Signal |
E1 (Klemme) |
EX (Steckerpin) |
|
I+ |
1 |
1 |
|
I- |
2 |
2 |
|
nc |
3 |
3 |
|
nc |
4 |
Messwandler MWU
|
Signal |
E1 (Klemme) |
EX (Steckerpin) |
|
+24 V DC |
1 |
1 |
|
GND |
2 |
2 |
|
Uout |
3 |
3 |
|
nc |
4 |
Montagehinweis
Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seilaustritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Messbereich
750
750
6000 mm, in 250 mm Schritten
Seilbefestigung
GW
Seilausführung
S
Messbereich ≤ 6000 mm
Messbereich ≤ 4000 mm
Messbereich ≤ 2800 mm
Messbereich ≤ 6000 mm
Messbereich ≤ 4000 mm
Anschlussart
E1
Kabel ø 3-6.5 mm
Potentiometer Typ
02
nur bei Analogausgang P01, P05 oder P10
nur bei Analogausgang P01, P05 oder P10
Analogausgang
MWI
Arbeitstemperatur
T1
≤ Einzugsgeschwindigkeit 800 mm/s

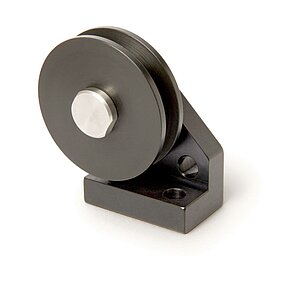

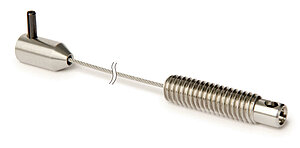

Zubehör
Lieferumfang
- SGP/1
- Montageanleitung
