Capteur de câble SGP/1
Modèle robuste à sortie analogique, mesures linéaires de 6000 mm
Capteur à câble à sortie analogique, potentiométrique, source de courant ou sortie de tension jusquà une mesure linéaire de 6000 mm. Adaptation simple du signal de sortie à la mesure linéaire réelle grâce à un réducteur intégré.
- Modèle robuste
- Mesure linéaire 6000 mm max.
- Sortie potentiomètre, tension ou courant
- Boîtier aluminium et plastique
- Plage du potentiomètre/résistance adaptée à la mesure linéaire effective par réducteur intégré
- Différents types de câbles
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.7
kg
Boîtier
aluminium/plastique
Type de câble
ø0.54
mm
acier spécial inoxydable
ø0.87
mm
acier spécial inoxydable, gainé de plastique
ø1.05
mm
para-line câble synthétique
Force de traction
≥8
N
Déplacement linéaire/circonférence du tambour
200
mm
Accélération
≤23.5
m/s²
Vitesse de déplacement
|
Plage de mesure [mm] |
750 |
1000 |
1250 |
1500 |
1750 |
2000 |
2250 |
2500 |
2750 |
3000 |
3250 |
3500 |
6000 |
|
Vitesse de déplacement [mm/s] |
≤200 |
≤300 |
≤300 |
≤400 |
≤490 |
≤500 |
≤600 |
≤700 |
≤800 |
≤800 |
≤900 |
≤1000 |
≤1000 |
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Geber Potentiometer
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
résistance
1
kΩ
P01
5
kΩ
P05
10
kΩ
P10
Tolérance de résistance
±5
%
Tolérance de linéarité
±0.25
%
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
entre I+ et I-, pour une charge ≤500 Ω
Voltage de sortie
4 … 20 mA
Messwandler, Spannungsausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
15 … 28 V CC
pour 3 mA sans charge
Tension de sortie
0 … 10 V CC
résistance
2 … 10 kΩ
contre GND
Charge
≤15
mA
* Les transformateurs de mesure permettent l’adaptation optimale du courant de sortie ou de la tension de sortie à la plage de mesure. Le transformateur de mesure est préréglé en usine de manière à ce qu'un signal de sortie de 4 à 20 mA (MWI) ou de 0 à 10 V DC (MWU) soit disponible entre le point de départ et celui de fin de la plage de mesure.
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
~0.5
mm
pour chaque sens d'approche
Vitesse de déplacement
voir tableau
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 80 °C
T1
-40 … 80 °C
T2 (vitesse d'enroulement ≤800 mm/s)
Type de protection
IP65 (côté potentiomètre)
EN 60529
Plus d’informations
affectation des broches
Sorties potentiométriques P10
|
Signal |
E1 (borne) |
EX (broche) |
|
Po |
3 |
1 |
|
Pe |
1 |
2 |
|
S |
2 |
3 |
|
nc |
4 |
Transducteur de mesure MWI
|
Signal |
E1 (borne) |
EX (broche) |
|
I+ |
1 |
1 |
|
I- |
2 |
2 |
|
nc |
3 |
3 |
|
nc |
4 |
Transducteur de mesure MWU
|
Signal |
E1 (borne) |
EX (broche) |
|
+24 V DC |
1 |
1 |
|
GND |
2 |
2 |
|
Uout |
3 |
3 |
|
nc |
4 |
Instruction de montage
Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Plage de mesure
750
750
6000 mm, par pas de 250 mm

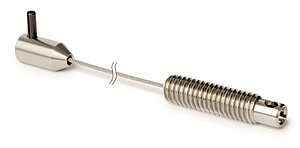

fixation de câble
GW
type de câble
S
plage de mesure ≤ 6000 mm
plage de mesure ≤ 4000 mm
plage de mesure ≤ 2800 mm
plage de mesure ≤ 6000 mm
plage de mesure ≤ 4000 mm
Type de branchement
E1
ø de câble 3 à 6.5 mm
potentiomètre type
02
uniquement pour sortie analogique P01, P05 ou P10
uniquement pour sortie analogique P01, P05 ou P10
sortie analogique
MWI
température de service
T1
≤ vitesse d'enroulement 800 mm/s
Accessoires
Étendue de la livraison
- SGP/1
- Instructions de montage
