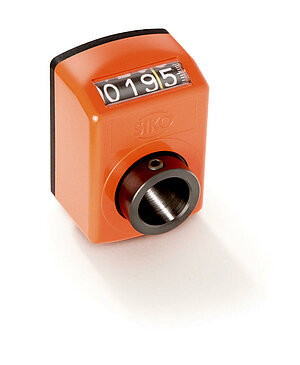

Indicación electrónica de la posición DE04
libremente programable
El DE04 es un indicador de posición libremente programable y alimentado por pilas. El indicador de posición DE04 ofrece la máxima flexibilidad, ya que el dispositivo básico, que siempre es el mismo, puede ser parametrizado para el paso de husillo, la precisión de visualización y la posición de lectura que se desee para aplicaciones especÍficas. Los parámetros se ajustan convenientemente mediante un software de programación a través de una interfaz externa.
- Indicación digital electrónica para la medición de longitudes o ángulos

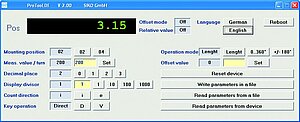

- Libremente programable mediante el software de programación ProToolDE
- Eje hueco máx. Ø 14 mm
- Display LCD con 5 dígitos y caracteres especiales
- Altura de las cifras aprox. 8 mm
- Reset, dimensión incremental, offset a través de manejo del teclado
- Elevada duración de la batería
- Sencillo cambio de batería sin desmontaje del aparato
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.05
kg
eje
Acero pavonado (cojinete deslizante)
(≤ ø16H7)
Carcasa
plástico
Revoluciones
≤600
min-1
(ciclo de trabajo del 100 %)
Característica
Característica
Complemento
Batería
pila tipo botón de litio, 3 V, tipo CR2032
~2 años de vida útil
pila tipo botón de litio, 3 V, tipo CR2477
~8 años de vida útil
Indicación/gamadeindicación
5 dígitos LCD 7-segmentos, ~8 mm altura
-19999 … 99999
Característica
Característica
Complemento
Temperatura ambiente
-10 … 60 °C
Temperatura de almacenamiento
-30 … 80 °C
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP51
EN 60529
Resistencia a choques
300 m/s2, 15 ms
EN 60068-2-27
Resistencia a vibraciones
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
200 m/s2, 100 … 2 kHz
EN 60068-2-6
Pedido
Observación de pedido
Observación: los elementos resaltados en naranja son características del pedido
Observación
Por favor, tenga en cuenta que el valor de indicación (= valor de medición por giro / divisor de indicación) al menos tiene que tener el valor 2.
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Posición de montaje *
02
Valor de medición por revolución *
00002
00002
00002
ver cálculo de los valores de indicación
90000
90000
ver cálculo de los valores de indicación
sólo con coma decimal "1"
sólo con coma decimal "1"
posición de la coma *
0
Divisor de la indicación *
1
ver cálculo de los valores de indicación
Sentido de conteo *
i
manejo por teclas
D
eje hueco/
diámetro
14
casquillos reductores
Color
O
Batería
B2
prestar atención al dibujo técnico

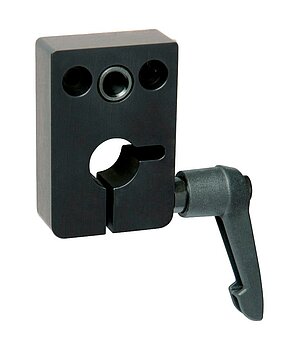

Accesorio
Volumen de suministro
- DE04
- Instrucciones de montaje
