Rueda manual HK12
- Clásica rueda manual de fundición de aluminio
- Superficie revestida de plástico o desnuda
- Diversos acabados del cubo
- Opcionalmente con empuñadura giratoria (ver accesorios)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Característica
Característica
Complemento
Peso
0.5
kg
HK12
Material
aluminio
Tabla de medidas
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Apto para |
|
120 |
6.8 |
25 |
40 |
95 |
64 |
15 |
23 |
30 |
M6 |

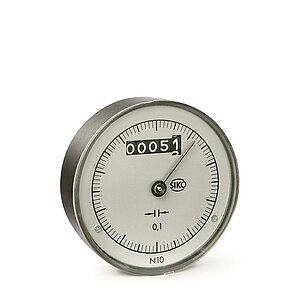

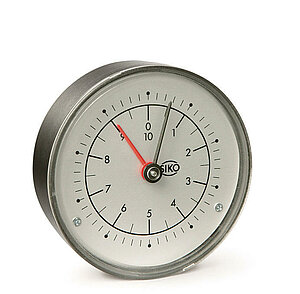

S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
dv = d pretaladrado; dx = d máx.; GfG = rosca para empuñadura
Mecanizado especial
|
Tipo de rueda manual |
HK12 |
||||||
|
Taladro dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 21 |
22 |
23 … 25 |
|
Anchura de ranura en resorte de ajuste JS9 |
3 |
4 |
5 |
6 |
6 |
8 |
|
|
Agujero para clavija |
3.8/12 |
3.8/12 |
3.8/12 |
4.8/12 |
4.8/12 |
4.8/12 |
4.8/12 |
|
Rosca d cubo sin ranura d chaveta JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
M6/12 |
M6/12 |
|
Rosca cubo c. ranura muelle ajuste JS9 |
M3/12 |
M3/12 |
M4/12 |
M5/12 |
|||
|
5 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Los elementos resaltados en naranja son características del pedido
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
superficie
B
taladro empuñadura
OG
con taladro o rosca de empuñadura
ver tabla de medidas; valor GfG
Diámetro taladro
6.8
07
25 mm, en pasos de 1 mm
ver tabla de medidas, valor máximo ødx
chavetero
OP
según DIN 6885/1 T1
según DIN 6885/1 T1
Agujero para clavija
OS
ver tabla de medidas; valor GfG
rosca de cubo
ONG
ver tabla Mecanizados especiales, según el tipo de rueda manual, sólo si agujero para clavija "OS"
cubo torneado
OAN
indicador de posición
PM
es necesario pedido aparte de un indicador de posición
es necesario pedido aparte de un indicador de posición
Accesorio
Volumen de suministro
- HK12
