Rueda manual KHB13
De plástico reforzado con fibra de vidrio
- Robusta y económica rueda manual de plástico
- Cubo de acero galvanizado para una elevada estabilidad y un sencillo montaje del eje
- Diversos acabados del cubo

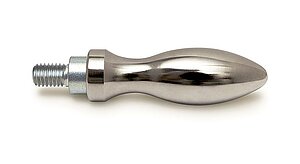

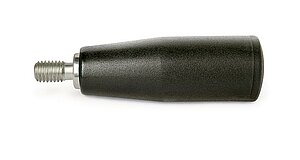

- Con rosca para el montaje de una empuñadura giratoria (ver accesorios)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Característica
Característica
Complemento
Peso
0.35
kg
KHB13
Material
plástico
cubo de acero galvanizado
Tabla de medidas
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Apto para |
|
130 |
6.8 |
26 |
42 |
98.2 |
66 |
24 |
28.5 |
24 |
M8 |

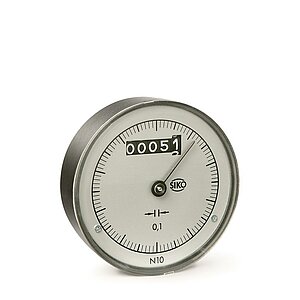

S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
ødv = d pretaladrado; ødx = d máx.; GfG = rosca para empuñadura
Mecanizado especial
|
Tipo de rueda manual |
KHB13 |
||||||
|
Taladro dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
21 … 24 |
25, 26 |
|
Anchura de ranura en resorte de ajuste JS9 |
3 |
4 |
5 |
6 |
|||
|
Agujero para clavija |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
4.8/8 |
4.8/8 |
|
|
Rosca d cubo sin ranura d chaveta JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
M6/12 |
|
|
Rosca cubo c. ranura muelle ajuste JS9 |
M3/12 |
M3/12 |
M4/12 |
M5/12 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Los elementos resaltados en naranja son características del pedido
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Diámetro taladro
6.8
07
26 mm, en pasos de 1 mm
ver tabla de medidas, valor máximo ødx
chavetero
OP
según DIN 6885/1 T1
Agujero para clavija
OS
ver tabla de medidas; valor GfG
rosca de cubo
ONG
ver tabla Mecanizados especiales, según el tipo de rueda manual, sólo si agujero para clavija "OS"
cubo torneado
PM

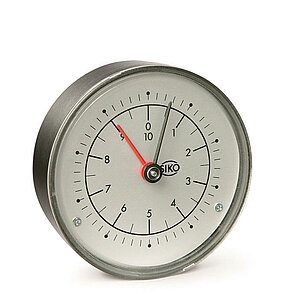

es necesario pedido aparte de un indicador de posición
es necesario pedido aparte de un indicador de posición
Accesorio
Volumen de suministro
- KHB13
