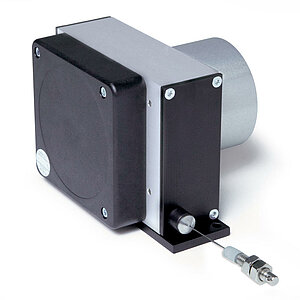

Sensor de tracción por cable SG42
Constr. robusta y sesnsórica redund. con 4000 mm de long. de medición![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
Sensor de tracción por cable con registro redundante de trayectorias de medición lineales con una longitud máxima de medición de 4000 mm.
- Sólida construcción
- Longitud de medición hasta 4000 mm
- Salida de señal analógica en ejecución redundante (2x 4…20 mA o potenciómetro)
- Posibilidades de montaje variables
- Taladros de ventilación y purga del agua que se pueden cerrar
- Cable de medición muy estable (Nirosta)
- Tipo de protección IP65
- Conexión de enchufe M12
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.79
 kg
Carcasa
 aluminio/plástico
Tipo de cable
ø0.87
 mm
acero fino inoxidable, revestido de plástico
Fuerza de extracción
≥8
 N
Recorrido de medición/ Perímetro tambor
200
 mm
Precisión absoluta
±0.35
 %
en lo referente a la longitud de medición (mm)
Geber Potentiometer
Característica
Característica
Complemento
Tensión de servicio
≤30
 V DC
pérdida de potencia en el potenciómetro <1 W
Capacidad de carga
2
 W
 a 70 °C
resistencia
10
 kΩ
5
 kΩ
Tolerancia de resistencia
±5
 %
Resistencia final estándar
0.5 % o 1 Ω
es aplicable el valor superior correspondiente
Tolerancia de linealidad
±0.25
 %
Tipo de conexión
M12-conector de enchufe (codificado A)
8 polos, 1 clavija
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
entre I+ und I-, con carga aparente ≤500 Ω
Corriente de salida
4 … 20 mA
 (2x)
4/20mA 4/20mA
20 … 4 mA
 (2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
Tipo de conexión
 M12-conector de enchufe (codificado A)
8 polos, 1 clavija
* Los transductores permiten adaptar de forma óptima la corriente o la tensión de salida al rango de medición. El transductor viene preajustado de fábrica de forma que entre el punto inicial y final del campo de medida se disponga de una señal de salida de 4 ... 20 mA (MWI) o 0 ... 10 V DC (MWU).
Característica
Característica
Complemento
Precisión de repetición
±0.25
 mm
en función de la dirección de aproximación
Velocidad de desplazamiento
≤800
 mm/s
Tasa de desechos
166.7
 Año(s)
a 60 °C (MTBF)
Característica
Característica
Complemento
Temperatura ambiente
-40 … 80 °C
Tipo de protección
 IP65 (para electrónica)
EN 60529, electrónica revestida de certonal
Más informaciones
asignación de pines
Ocupación de las conexiones potenciómetro
Señal |
PIN |
Complemento |
Po |
1 |
Potenciómetro 1 |
Po |
2 |
Potenciómetro 2 |
S |
3 |
Potenciómetro 2 |
Pe |
4 |
Potenciómetro 2 |
nc |
5 |
|
Pe |
6 |
Potenciómetro 1 |
S |
7 |
Potenciómetro 1 |
nc |
8 |
Ocupación de las conexiones transductor
Señal |
Complemento |
|
I+ |
1 |
Transductor 1 |
I+ |
2 |
Transductor 2 |
nc |
3 |
|
I- |
4 |
Transductor 2 |
nc |
5 |
|
I- |
6 |
Transductor 1 |
nc |
7 |
|
nc |
8 |
Observación de montaje
En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Gama de medición
3300
en mm
tipo de codificador
P10_P10
posición conexión eléctrica
1
impedancia en serie
0
sólo en tipo de sensor P10_10
sólo en tipo de sensor P10_10
Accesorio
Productos equiparables
Volumen de suministro
- SG42
- Instrucciones de montaje
