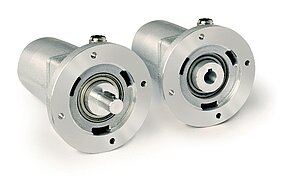

Potentiomètre de réducteur GP44
À arbre plein ou arbre creux borgne
- Robustesse extrême face aux influences extérieures
- Arbre plein ou arbre creux borgne 20 mm Ø max.
- Adaptation à différentes mesures en raison d'un large éventail de rapports de transmissions de boîtes de vitesse
- Accouplement à friction incorporé pour protection du potentiomètre
- Sortie de potentiomètre ou de courant
- Type de protection IP65
- Jusqu'à 3 sorties commutateurs à cames réglables à volonté
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
arbre
aluminium
Boîtier
aluminium
Rapport
0.2 … 512
Régime
≤500
min-1
suivant le rapport de transmission
Contraintes de l'arbre
≤1000
N
radial, arbre plein
≤1700
N
axial
Durée de vie potentiomètre
1 x 106 tour(s)
Geber Potentiometer Typ 02, 10 Wendel
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
≤30 V
résistance
1
kΩ
,
5
,
10
kΩ
Tolérance de résistance
±5
%
Résistance finale standard
0.2
%
Tolérance de linéarité
±0.25
%
Modèle
fil
Geber Potentiometer Typ 03, 10 Wendel
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
≤30 V
résistance
1
kΩ
,
5
,
10
kΩ
Tolérance de résistance
±5
%
Résistance finale standard
0.2
%
Tolérance de linéarité
±0.25
%
Modèle
hybride
Geber Potentiometer Typ 03/0.1, 10 Wendel
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
≤30 V
résistance
5
kΩ
,
10
kΩ
Tolérance de résistance
±5
%
Résistance finale standard
0.2
%
Tolérance de linéarité
±0.1
%
Modèle
hybride
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Voltage de sortie
4 … 20 mA
pour charge ≤500 Ω
Charge admissible des cames de commande
Caractéristique
Caractéristiques techniques
Complément
Plage de mesure
340° ±5°
(continuité mécanique)
potentiomètre type 01
3600° +10°
potentiomètres types 02, 03, 03/0.1
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP52
EN 60529
Plus d’informations
affectation des broches
Sorties potentiométriques P01, P05, P10
|
Signal |
Borne |
|
Po |
11 |
|
Pe |
13 |
|
S |
12 |
Transducteur de mesure MMW
|
Signal |
Borne |
|
I+ |
12 |
|
I- |
11 |
|
nc |
13 |
Came de commande
|
Affectation |
Came de contact. A borne |
Came de contacteur B borne |
Came de contacteur C borne |
|
3 |
4 |
7 |
|
2 |
5 |
8 |
|
|
1 |
6 |
9 |
Commande
Calcul de la traduction
Commande de came de contacteur
|
Chiffre 1 |
"Chiffre 2 " |
Chiffre 3 |
Références |
|
Forme de came 2 |
2 |
||
|
Forme de came 1 |
Forme de came 3 |
13 |
|
|
Forme de came 1 |
Forme de came 2 |
Forme de came 3 |
123 |
Exemple pour tableau de commande, caractéristique G
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Rapport
0.1/10
arbre d'entraînement
H/20
potentiomètre type
01
résistance
1
transfo de mesure
MMW
uniquement pour résistance 10 et type de potentiomètre 02 ou 03
Sens de rotation
<leer>
uniquement pour transducteur de mesure OMW
uniquement pour transducteur de mesure MMW
uniquement pour transducteur de mesure MMW
came de contacteur/
forme
1
tension de commutation
1
Étendue de la livraison
- GP44
- Instructions de montage
