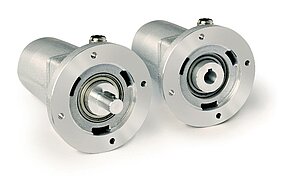

Potenziometro con riduttore GP44
Con albero sporgente o albero cavo con foro cieco- Estremamente robusto contro gli agenti esterni
- Albero pieno o albero cavo cieco con Ø max 20 mm
- Adattamento a differenti percorsi di misura grazie ad ampio spettro di riduzioni
- Con giunto a frizione montato per la protezione del potenziometro
- Uscita potenziometro o corrente
- Grado di protezione IP65
- Fino a 3 uscite di commutazione a camme liberamente programmabili
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
albero
 alluminio
Corpo
 alluminio
Trasmissione
0.2 … 512
N. di giri
≤500
 min-1
a seconda della trasmissione
Carico gravante sull'albero
≤1000
 N
radiale, albero pieno
≤1700
 N
assiale
Durata potenziometro
1 x 106 giro (giri)
Geber Potentiometer Typ 02, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
 W
 a 70 °C
≤30 V
resistenza
1
 kΩ
,
5
,
10
 kΩ
Tolleranza della resistenza
±5
 %
Resistenza di terminazione standard
0.2
 %
Tolleranza di linearità
±0.25
 %
Modello
 filo metallico
Geber Potentiometer Typ 03, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
 W
 a 70 °C
≤30 V
resistenza
1
 kΩ
,
5
,
10
 kΩ
Tolleranza della resistenza
±5
 %
Resistenza di terminazione standard
0.2
 %
Tolleranza di linearità
±0.25
 %
Modello
 ibrido
Geber Potentiometer Typ 03/0.1, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
 W
 a 70 °C
≤30 V
resistenza
5
 kΩ
,
10
 kΩ
Tolleranza della resistenza
±5
 %
Resistenza di terminazione standard
0.2
 %
Tolleranza di linearità
±0.1
 %
Modello
 ibrido
Messwandler, Stromausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente di uscita
4 … 20 mA
 con resistenza di carico ≤500 Ω
Capacità di carico delle camme di comando
Caratteristica
Dati tecnici
Integrazione
Range di misura
340° ±5°
 (senza fermo meccanico)
potenziometro tipo 01
3600° +10°
potenziometro tipo 02, 03, 03/0.1
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
 IP52
EN 60529
Ulteriori informazioni
piedinatura
Uscite potenziometriche P01, P05, P10
Segnale |
Morsetto |
Po |
11 |
Pe |
13 |
S |
12 |
Convertitore di misura MMW
Segnale |
Morsetto |
I+ |
12 |
I- |
11 |
nc |
13 |
Camme di comando
Assegnazione |
Camma di comando A morsetto |
Camma di comando B morsetto |
Camma di comando C morsetto |
|
3 |
4 |
7 |
2 |
5 |
8 |
|
1 |
6 |
9 |
Ordine
Calcolo della trasmissione
Ordinazione camma di comando
Cifra 1 |
"Cifra 2 " |
Cifra 3 |
Dati ordine |
Forma camma 2 |
2 |
||
Forma camma 1 |
Forma camma 3 |
13 |
|
Forma camma 1 |
Forma camma 2 |
Forma camma 3 |
123 |
Esempio per tabella ordini, caratteristica G
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
0.1/10
albero di trasmissione
H/20
potenziometro tipo
01
resistenza
1
trasformatore di misura
MMW
solo con resistenza 10 e potenziometro tipo 02 o 03
Senso di rotazione
<leer>
solo con convertitore di misura OMW
solo con convertitore di misura MMW
solo con convertitore di misura MMW
camma di commutazione/
forma
1
tensione di commutazione
1
Accessori
Volume di fornitura
- GP44
- Istruzioni per il montaggio
