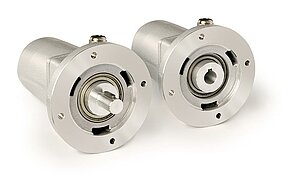

Potenziometro con riduttore GP04/1
Con albero sporgente o albero cavo con foro cieco
- Estremamente robusto contro gli agenti esterni
- Albero pieno o albero cavo cieco con Ø max 20 mm
- Adattamento a differenti percorsi di misura grazie ad ampio spettro di riduzioni
- Con giunto a frizione montato per la protezione del potenziometro
- Uscita potenziometro, corrente o tensione
- Grado di protezione IP65
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
albero
alluminio
IP52
acciaio brunito
IP65
Corpo
alluminio
Trasmissione
0.2 … 256
N. di giri
≤500
min-1
a seconda della trasmissione
Carico gravante sull'albero
≤1000
N
radiale
≤1700
N
assiale
Durata potenziometro
1 x 106 giro (giri)
Geber Potentiometer Typ 01, 1 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
1
W
a 70 °C
≤30 V
resistenza
5
kΩ
,
10
kΩ
Tolleranza della resistenza
±10
%
Resistenza di terminazione standard
0.5
%
Tolleranza di linearità
±1
%
Modello
ibrido
Geber Potentiometer Typ 02, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
≤30 V
resistenza
1
kΩ
,
5
,
10
kΩ
Tolleranza della resistenza
±5
%
Resistenza di terminazione standard
0.5
%
Tolleranza di linearità
±0.25
%
Modello
filo metallico
Geber Potentiometer Typ 03, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
≤30 V
resistenza
1
kΩ
,
5
,
10
kΩ
Tolleranza della resistenza
±5
%
Resistenza di terminazione standard
0.5
%
Tolleranza di linearità
±0.25
%
Modello
ibrido
Messwandler, Stromausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente di uscita
4 … 20 mA
con resistenza di carico ≤500 Ω
Messwandler, Spannungsausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Tensione di uscita
0 … 10 V
Caratteristica
Dati tecnici
Integrazione
Range di misura
340° ±5°
(senza fermo meccanico)
potenziometro tipo 01
3600° +10°
potenziometro tipo 02, 03
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP52, IP65
EN 60529
Ulteriori informazioni
piedinatura
senza convertitore di misura
|
Segnale |
Morsetto |
|
Po |
1 |
|
Pe |
2 |
|
S |
3 |
Convertitore di misura MWI
|
Segnale |
Morsetto |
|
I+ |
1 |
|
I- |
2 |
|
nc |
3 |
Convertitore di misura MWU
|
Segnale |
Morsetto |
|
+24 V DC |
1 |
|
GND |
2 |
|
Uout |
3 |
Ordine
Calcolo della trasmissione
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
0.1
albero di trasmissione
H/20
potenziometro tipo
01
solo con uscita analogica P05 o P10
uscita analogica
MWI
Senso di rotazione
<leer>
solo con uscita analogica P01, P05 o P10
solo con uscita analogica MWI o MWU
solo con uscita analogica MWI o MWU
Grado di protezione
52
Volume di fornitura
- GP04/1
- Istruzioni per il montaggio
