Potenciómetro de engranaje GP04/1

Con eje macizo o eje hueco de agujero ciego
SIKO Global, Potenciómetro de engranaje GP04/1
SIKO Global, Potenciómetro de engranaje GP04/1
  • Extremadamente robusto frente a agentes externos
  • Eje macizo o hueco de agujero ciego máx. Ø 20 mm
  • Adaptación a diferentes recorridos de medición mediante un amplio espectro de transmisiones de engranajes
  • Acoplamiento de resbalamiento incorporado para la protección del potenciómetro
  • Salida de potenciómetro, de corriente o de tensión
  • Tipo de protección IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Productos equiparables

Dibujo técnico

SIKO Global, Potenciómetro de engranaje GP04/1

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Eje
aluminio
IP52
acero pavonado
IP65
Carcasa
aluminio
Multiplicación
0.2 … 256
Revoluciones
≤500 min-1
en función de la multiplicación
Carga del eje
≤1000 N
radial
≤1700 N
axial
Vida media potenciómetro
1 x 108 revolucion(es)

Geber Potentiometer Typ 01, 1 Wendel

Característica
Característica
Complemento
Capacidad de carga
1 W a 70 °C
≤30 V
resistencia
5 kΩ , 10 kΩ
Tolerancia de resistencia
±10 %
Resistencia final estándar
0.5 %
Tolerancia de linealidad
±1 %
Tipodeconstrucción
híbrido

Geber Potentiometer Typ 02, 10 Wendel

Característica
Característica
Complemento
Capacidad de carga
2 W a 70 °C
≤30 V
resistencia
1 kΩ , 5 , 10 kΩ
Tolerancia de resistencia
±5 %
Resistencia final estándar
0.5 %
Tolerancia de linealidad
±0.25 %
Tipodeconstrucción
alambre

Geber Potentiometer Typ 03, 10 Wendel

Característica
Característica
Complemento
Capacidad de carga
2 W a 70 °C
≤30 V
resistencia
1 kΩ , 5 , 10 kΩ
Tolerancia de resistencia
±5 %
Resistencia final estándar
0.5 %
Tolerancia de linealidad
±0.25 %
Tipodeconstrucción
híbrido

Messwandler, Stromausgang

Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Corriente de salida
4 … 20 mA con carga aparente ≤500 Ω

Messwandler, Spannungsausgang

Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Tensión de salida
0 … 10 V
Característica
Característica
Complemento
Gama de medición
340° ±5° (mecánico continuo)
potenciómetro tipo 01
3600° +10°
potenciómetro tipo 02, 03
Característica
Característica
Complemento
Temperatura ambiente
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP52, IP65
EN 60529

Más informaciones

asignación de pines

sin transductor

Señal
 Borne
Po
 1
Pe
 2
S
 3

Transductor MWI

Señal
 Borne
I+
 1
I-
 2
nc
 3

Transductor MWU

Señal
 Borne
+24 V DC
 1
GND
 2
Uout
 3

Pedido

Cálculo de la multiplicación

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Multiplicación

0,1

0.1

0.1
0.166
0.25
0.333
0.5
1
2
3
4
5
6
10
12
15
20
24
30
40
55
0

otros a demanda

árbol de transmisión

H/20

H/20

H/20

eje hueco ø20 mm

H/16

eje hueco ø16 mm

V/20

eje macizo ø20 mm

V/16

eje macizo ø16 mm

tipo de potenciómetro

01

01

01

1 hélice, híbrido

sólo con salida analógica P05 o P10
02

10 hélices, alambre

03

10 hélices, híbrido

salida analógica

MWI

MWI

MWI

transformador de medida 4 … 20 mA

MWU

transformador de medida 0 … 10 V

P01

potenciometro 1 kΩ

P05

potenciómetro 5 kΩ

P10

potenciómetro 10 kΩ

Dirección del giro

<leer>

<leer>

<leer>

no es necesaria ninguna indicación

sólo con salida analógica P01, P05 o P10
e

valores ascendentes en contra agujas del reloj

sólo con salida analógica MWI o MWU
i

valores ascendentes en sentido agujas del reloj

sólo con salida analógica MWI o MWU

Tipo de protección

52

52

52

IP52

65

IP65

Su clave de pedido

GP04/1 - 0.1 - H/20 - 01 - MWI - <leer> - 52
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

Instrucciones de montaje

PDF

DE | EN

Declaraciones de conformidad UKCA

PDF

EN

Declaraciones de conformidad UE

PDF

DE | EN

Productos equiparables

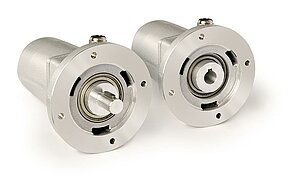

SIKO Global, Potenciómetro de engranaje GP44
Potenciómetro de engranaje GP44

  • Extremadamente robusto frente a agentes externos

  • Eje macizo o hueco de agujero ciego máx. Ø 20 mm

  • Adaptación a diferentes recorridos de medición mediante un amplio espectro de transmisiones de engranajes

Ver producto

Volumen de suministro

  • GP04/1
  • Instrucciones de montaje
