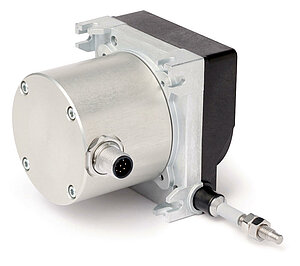

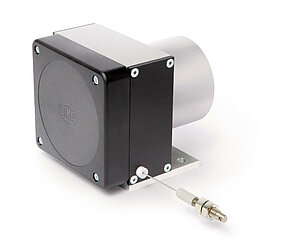

Capteur de câble SG62
Modèle robuste et capteurs redondants pour mesure linéaire de 6000 mm![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
Capteurà câble très robuste,de forme compacte, pour de nombreuses applications telles que construction de grues, de plate-formes, stockage etc. jusqu’à une mesure linéaire de 6000 mm avec sortie de signal en version redondante.
- Modèle robuste
- Mesure linéaire jusqu‘à 6000 mm
- Sortie analogique de signal à exécution redondante (2x 4 à 20 mA ou un potentiomètre)
- Câble de mesure très résistant (acier non oxydable)
- Type de protection IP65
- Connecteur M12
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.8
 kg
Boîtier
 aluminium/plastique
Type de câble
ø0.54
 mm
acier spécial inoxydable
Force de traction
≥8
 N
Déplacement linéaire/circonférence du tambour
200
 mm
Geber Potentiometer
Caractéristique
Caractéristiques techniques
Complément
Tension de service
≤30
 V CC
dissipation de puissance sur le potentiomètre <1 W
Capacité de charge
2
 W
 à 70 °C
résistance
10
 kΩ
Tolérance de résistance
±5
 %
Résistance finale standard
0.5 % ou 1 Ω
la plus élevée des valeurs est toujours la bonne
Tolérance de linéarité
±0.25
 %
Type de branchement
connecteur M12 (codage A)
8 pôles, 1 broche
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
entre I+ et I-, pour une charge ≤500 Ω
Voltage de sortie
4 … 20 mA
 (2x)
4/20 mA 20/4 mA
20 … 4 mA
 (2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20 mA 20/4 mA
Type de branchement
 connecteur M12 (codage A)
8 pôles, 1 broche
* Les transformateurs de mesure permettent l’adaptation optimale du courant de sortie ou de la tension de sortie à la plage de mesure. Le transformateur de mesure est préréglé en usine de manière à ce qu'un signal de sortie de 4 à 20 mA ou de 20 à 4 mA soit disponible entre le point de départ et celui de fin de la plage de mesure.
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
±0.25
 mm
pour chaque sens d'approche
Plage de mesure
5000
 mm
,
6000
 mm
Vitesse de déplacement
≤800
 mm/s
Taux de défaillance
166.7
 Année(s)
à 60 °C (MTBF)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 80 °C
Humidité relative
 formation de rosée non admise
CEM
 EN 61000-6-2
résistance aux interférences / nuisances
 EN 61000-6-4
perturbation / émission
Type de protection
 IP65 (pour l'électronique)
EN 60529, électronique à revêtement certonal
Plus d’informations
affectation des broches
Affectation des broches potentiomètre
Signal |
PIN |
Complément |
Po |
1 |
Potentiomètre 1 |
Po |
2 |
Potentiomètre 2 |
S |
3 |
Potentiomètre 2 |
Pe |
4 |
Potentiomètre 2 |
nc |
5 |
|
Pe |
6 |
Potentiomètre 1 |
S |
7 |
Potentiomètre 1 |
nc |
8 |
Affectation des broches transformateur de mesure
Signal |
Complément |
|
I+ |
1 |
Transducteur de mesure 1 |
I+ |
2 |
Transducteur de mesure 2 |
nc |
3 |
|
I- |
4 |
Transducteur de mesure 2 |
nc |
5 |
|
I- |
6 |
Transducteur de mesure 1 |
nc |
7 |
|
nc |
8 |
Instruction de montage
Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Plage de mesure
5000
en mm
fixation de câble
GW
type de codeur
P10_P10
impédance série
1k2
Accessoires
Étendue de la livraison
- SG62
- Instructions de montage
