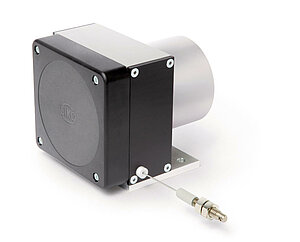

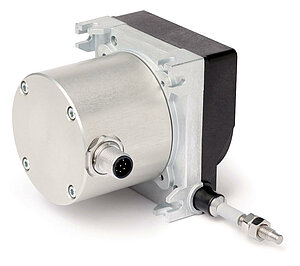

Trasduttore a filo SG62

Struttura robusta e sensori ridondanti con corsa utile di 6000 mm

Trasduttore a filo con struttura robusta e compatta per svariati ambiti di applicazione quali costruzione di gru, piattaforme e pedane, tecnica di magazzino, etc. per corse utili fino a 6000 mm, con uscita di segnali con tecnica di ridondanza.

Modello robusto
Corsa utile fino a 6000 mm
Uscita segnali analogica in esecuzione ridondante (2x 4…20 mA o potenziometro)
Filo di misura molto resistente (Nirosta)
Grado di protezione IP65
Connettore M12

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

August Meyers

Manager Business Unit Mobile Automation

+1 734 426-3476 august.meyers(at)siko-global.com

Aggiungi alla lista dei desideri

Dati tecnici

Dati meccanici

Dati elettrici

Dati di sistema

Condizioni ambientali

Caratteristica

Dati tecnici

Integrazione

Peso

~0.8 kg

Corpo

alluminio/materiale sintetico

Tipo di filo

ø0.54 mm

acciaio inossidabile

Forza di estensione

≥8 N

Tratto di misura/ Rotazione del tamburo

200 mm

Ulteriori informazioni

piedinatura

Piedinatura potenziometro

Segnale	PIN	Ulteriori informazioni
Po	1	Potenziometro 1
Po	2	Potenziometro 2
S	3	Potenziometro 2
Pe	4	Potenziometro 2
nc	5
Pe	6	Potenziometro 1
S	7	Potenziometro 1
nc	8

Piedinatura convertitore di misura

Segnale		Ulteriori informazioni
I+	1	Convertitore di misura 1
I+	2	Convertitore di misura 2
nc	3
I-	4	Convertitore di misura 2
nc	5
I-	6	Convertitore di misura 1
nc	7
nc	8

Istruzioni di montaggio

Fissando il filo bisogna far attenzione che l'estensione del filo sia dritta, ossia perpendicolare all’uscita del filo. Si consiglia: scegliere la posizione iniziale solamente dopo aver esteso il filo di ca. 5 mm. In tal modo si evita che l'estensione del filo in fase di ritorno arrivi alla battuta.
