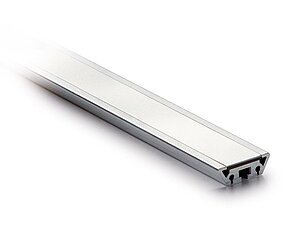

Banda magnetica MBA501
Riga graduata con codifica assoluta, corsa utile 10 m
- Montaggio semplificato con biadesivo, tagliabile su misura dal cliente
- Lunghezza fornita fino a 75 m
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Materiale
acciaio inossidabile
nastro di copertura
Larghezza banda
20
mm
Spessore banda
1.4
mm
senza nastro di copertura
Tipo di montaggio
giunto adesivo
nastro biadesivo predisposto
Classe di precisione
±50
µm
a TU = 20 °C
Caratteristica
Dati tecnici
Integrazione
Range di misura
≤10240
mm
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-20 … 70 °C
Temperatura di stoccaggio
-40 … 70 °C
Coefficiente di dilatazione
(11 ±1) x 10-6/K
Umidità relativa dell'aria
100
%
condensazione ammessa
Ordine
Riferimento ordine
La lunghezza necessaria della banda si calcola:
percorso di misura + lunghezza sensore "S" + (2 x maggiorazione pre o postcorsa “B“).
percorso di misura + lunghezza sensore "S" + (2 x maggiorazione pre o postcorsa “B“).
|
S |
vedi disegno del sensore utilizzato |
|
B |
5 mm (precorsa e postcorsa) |
|
1 |
7 |
Rappresentazione simbolica
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
lunghezza
00.20
00.20
75.0 m, ad incrementi di 0.1 m
"indicazione per l'ordine vedasi ""Riferimento ordine"""
nastro adesivo di supporto
TM
nastro di copertura
AM
Volume di fornitura
- MBA501
