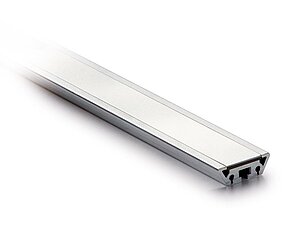

Cinta magnética MBA501
Escala codificada absoluta, 10 m longitud de medición
- Sencillo montaje adhesivo, es posible confeccionarlo uno mismo
- Longitud de suministro hasta 75 m
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Material
acero fino inoxidable
cinta de cubierta
Anchura cinta
20
mm
Espesor cinta
1.4
mm
sin cinta de cubierta
Tipo de montaje
unión adhesiva
cinta adhesiva por ambos lados premontada
Clase de precisión
±50
µm
con TU = 20 °C
Característica
Característica
Complemento
Gama de medición
≤10240
mm
Característica
Característica
Complemento
Temperatura ambiente
-20 … 70 °C
Temperatura de almacenamiento
-40 … 70 °C
Coeficiente dilatación
(11 ±1) x 10-6/K
Humedad relativa del aire
100
%
formación de rocío permitida
Pedido
Observación de pedido
La necesaria longitud de banda se calcula de:
recorrido de medición + longitud del sensor "S" + (2 x marcha adelante o de inercia "B").
recorrido de medición + longitud del sensor "S" + (2 x marcha adelante o de inercia "B").
|
S |
Ver dibujo del sensor empleado |
|
B |
5 mm (marcha adelante y en inercia) |
|
1 |
7 |
Representación simbólica
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
longitud
00.20
00.20
75.0 m, en pasos de 0.1 m
Para indicación de pedidos, véase "observación sobre pedidos".
cinta adhesiva portante
TM
cinta de cubierta
AM
Volumen de suministro
- MBA501
