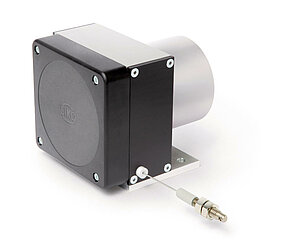

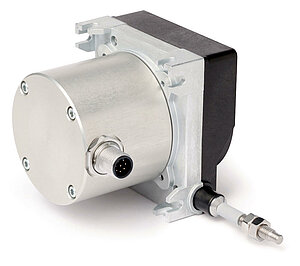

线拉编码器 SG62
坚固的结构和冗余传感器可测量6000mm长度
非常坚固的拉绳编码器结构紧密，适合许多应用领域，例如起重机建造，舞台建造，仓库技术等，带冗余信号输出最大测量长度达 6000mm
- 坚固的结构设计
- 测量长度可达 6000 mm
- 冗余设计模拟信号输出（2x 4…20 mA或电位计)
- 非常坚固的测量绳线（防锈的）
- 防护等级为IP65
- M12 插头
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.8
kg
外壳
铝/塑料
线绳类型
ø0.54
mm
不锈钢
拉力
≥8
N
测量位移/ 线鼓转动
200
mm
Geber Potentiometer
特征
技术数据
内容补充
工作电压
≤30
V DC
电位计上的功率损失 <1 W
负荷能力
2
W
在 70 °C 时
电阻
10
kΩ
电阻公差
±5
%
标准终端电阻
0.5 % 或 1 Ω
以较高值为准
线性公差
±0.25
%
连接方式
M12 插拔连接器 (A 编码)
8 针, 1 个插头
Messwandler, Stromausgang
特征
技术数据
内容补充
工作电压
10 … 30 V DC
在 I+ 和 I- 之间, 负载 ≤500 Ω
输出电流
4 … 20 mA
(2个)
4/20mA 4/20mA
20 … 4 mA
(2个)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
连接方式
M12 插拔连接器 (A 编码)
8 针, 1 个插头
* 检测转换器使输出电流或输出电压与测量范围达到最佳匹配。检测转换器在出货前已进行参数预设，既在测量范围的起点和终点之间，可提供 4 至 20 mA 或 20 至 4mA 的输出信号限值。
特征
技术数据
内容补充
重复精度
±0.25
mm
每行进方向
测量范围
5000
mm
,
6000
mm
行进速度
≤800
mm/s
故障率
166.7
年份(s)
在 60 °C (MTBF)
特征
技术数据
内容补充
环境温度
-40 … 80 °C
相对湿度
不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP65 (电子设备)
符合 EN 60529 标准，经电子陶瓷涂渡
更多信息
连接引脚分配类型
电位计接口布置
|
信号符标 |
PIN |
补充 |
|
Po |
1 |
电位计 1 |
|
Po |
2 |
电位计 2 |
|
S |
3 |
电位计 2 |
|
Pe |
4 |
电位计 2 |
|
nc |
5 |
|
|
Pe |
6 |
电位计 1 |
|
S |
7 |
电位计 1 |
|
nc |
8 |
检测转换器的连接引脚分配类型
|
信号符标 |
补充 |
|
|
I+ |
1 |
测量转换器 1 |
|
I+ |
2 |
测量转换器 2 |
|
nc |
3 |
|
|
I- |
4 |
测量转换器 2 |
|
nc |
5 |
|
|
I- |
6 |
测量转换器 1 |
|
nc |
7 |
|
|
nc |
8 |
安装提示
当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
测量范围
5000
单位 mm
绳索固定件
GW
编码器类型
P10_P10
串联阻抗量
1k2
供货范围
- SG62
- 安装指南
