Handrad KHB9
aus glasfaserverstärktem Kunststoff
- robustes und preisgünstiges Kunststoffhandrad
- Nabe aus verzinktem Stahl für hohe Stabilität und einfache Wellenmontage
- verschiedene Nabenbearbeitungen

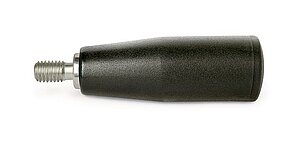

- mit Gewinde für Montage eines Drehgriffs (siehe Zubehör)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Technische Zeichnung
Technische Daten
Mechanische Daten
Merkmal
Technische Daten
Ergänzung
Gewicht
0.16
kg
KHB9
Werkstoff
Kunststoff
Nabe Stahl verzinkt
Maßtabelle
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
passend für |
|
87 |
5.8 |
16 |
32 |
63 |
54 |
17 |
21 |
20 |
M6 |
S50/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
ødv = d vorgebohrt; ødx = d max.; GfG = Gewinde für Griff
Sonderbearbeitung
|
Handradtyp |
KHB9 |
||||
|
Bohrung dH7 |
6 … 8 |
9, 10 |
11, 12 |
13, 14 |
15, 16 |
|
Nutbreite bei Passfedernut JS9 |
3 |
4 |
|||
|
Stiftloch |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
|
|
Nabengewinde ohne Passfedernut JS9 |
M4/8 |
M4/8 |
M4/8 |
M6/8 |
|
|
Nabengewinde mit Passfedernut JS9 |
M3/8 |
M3/8 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
Hervorhebungen in Orange sind Bestellmerkmale.
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Bohrungsdurchmesser
5.8
06
16 mm, in 1 mm Schritten
siehe Maßtabelle, Maximalwert ødx
Passfedernut
OP
nach DIN 6885/1 T1
Stiftloch
OS
siehe Tabelle Sonderbearbeitung, abhängig von Handradtyp, nur wenn Passfedernut "OP", nur wenn Nabengewinde "ONG"
Nabengewinde
ONG
siehe Tabelle Sonderbearbeitung, abhängig von Handradtyp, nur wenn Stiftloch "OS"

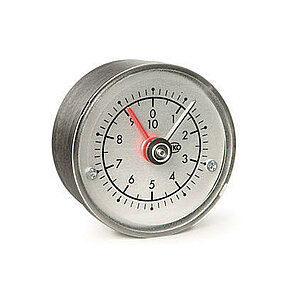

Positionsanzeige
PM
separate Bestellung einer Positionsanzeige notwendig!
separate Bestellung einer Positionsanzeige notwendig!
Nabe abgedreht
OAN

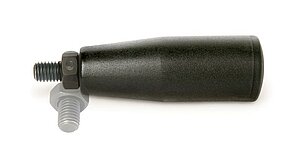

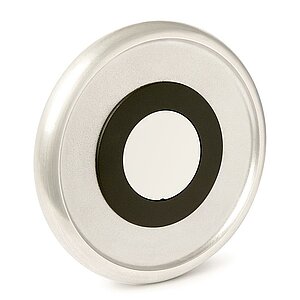

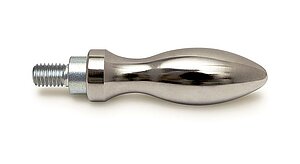

Zubehör
Lieferumfang
- KHB9
