Volantino KHB9
In materiale sintetico rinforzato con fibre di vetro
- Robusto volantino in materiale sintetico dal costo contenuto
- Mozzo in acciaio zincato per elevata stabilità e facile montaggio dell'albero
- Diverse lavorazioni del mozzo

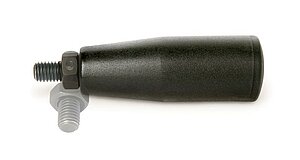

- Con filetto per montare una manopola girevole (si veda Accessori)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Caratteristica
Dati tecnici
Integrazione
Peso
0.16
kg
KHB9
Materiale
materiale sintetico
mozzo acciaio zincato
Tabella misure
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Adatto per |
|
87 |
5.8 |
16 |
32 |
63 |
54 |
17 |
21 |
20 |
M6 |
S50/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
ødv = d preforato; ødx = d max.; GfG = filetto per manipola
Lavorazione speciale
|
Modello volantino |
KHB9 |
||||
|
Foro dH7 |
6 … 8 |
9, 10 |
11, 12 |
13, 14 |
15, 16 |
|
Larghezza scanalatura per chiavetta JS9 |
3 |
4 |
|||
|
Foro per perno |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
|
|
Filetto del mozzo senza scan. chiav. JS9 |
M4/8 |
M4/8 |
M4/8 |
M6/8 |
|
|
Filetto del mozzo con scan. chiav. JS9 |
M3/8 |
M3/8 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
evidenziazioni in arancione rappresentano le caratteristiche per l'ordinazione.
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Diametro foro
5.8
06
16 mm, ad incrementi di 1 mm
vedasi tabella misure, valore massimo ødx
scanalatura per chiavetta
OP
secondo DIN 6885/1 T1
Foro per perno
OS
vedasi tabella misure; valore GfG
mozzo filettato
ONG
"vedi tabella ""Lavorazione speciale"", dipendente dal tipo di volantino, solo se foro per perno ""OS"""

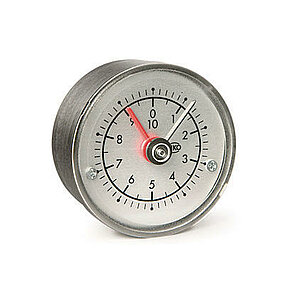

indicatore di posizione
PM
necessario ordine a parte per indicatore di posizione!
necessario ordine a parte per indicatore di posizione!
mozzo tornito
OAN

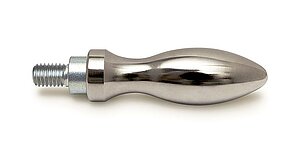

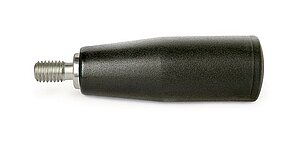

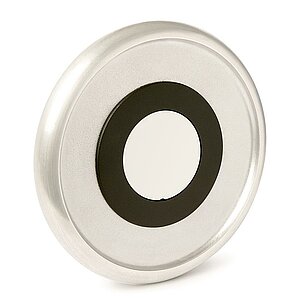

Accessori
Volume di fornitura
- KHB9
