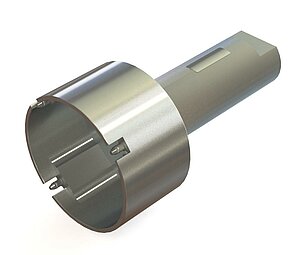

Seilzuggeber SGH25
Positionssensor für Hydraulikzylinder bis 2500 mm Messlänge
Absoluter Seilzugsensor für die Positionsmessung und Geschwindigkeitsmessung in Hydraulikzylindern, Teleskopzylindern und Kolbenspeichern. Robust, langlebig und einfach zu integrieren, basierend auf über 30 Jahren Erfahrung in Seilzuggeber-Technologie.
- Messbereich 0 … 2500 mm (98.42 Inch)
- absolutes Messsystem
- druckfest bis 350 bar, Druckspitzen bis 450 bar
- redundante Schnittstellen (CAT3) verfügbar
- hohe Flexibilität, dank Teach-In auf jede Messlänge
- Safety Ausführung einsetzbar bis Performace Level d
- Schnittstellen Analog, CANopen, SAE J1939, CANopen Safety
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.35
kg
Flansch
Aluminium
Dichtring (HNBR)
Gehäuse
Kunststoff
PA66
Seiltyp
ø0.45
mm
Edelstahl rostfrei
Auszugskraft
≥3.9
N
Beschleunigung
≤24
m/s²
Schnittstelle analog
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, verpolsicher
12 … 32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 10 V, verpolsicher
12 … 32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 20 mA, 4 … 20 mA, aber UB > UBürde +2.0 V, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40
mA
bei 24 V DC
je Geber
<80
mA
bei 12 V DC
je Geber
Leistungsaufnahme
<1
W
ohne Last, je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Eingänge digital
4
Limit Eingänge (redundant)
2
Limit Eingänge (nicht redundant)
Eingangssignalpegel high
>8.4
V
Eingangssignalpegel low
<2.8
V
Ausgangsspannung
0 … 10 V
Laststrom <1 mA
0 … 5 V
Laststrom <1 mA
0.5 … 4.5 V
Laststrom <1 mA
0.25 … 4.75 V
Laststrom <1 mA
1 … 4.9 V
Laststrom <1 mA
Ausgangsstrom
0 … 20 mA
Bürde ≤500 Ω
4 … 20 mA
Bürde ≤500 Ω
Linearitätstoleranz
±0.25
%
2500 mm Messlänge, ±0.5 % Ausgangswertebereich ≤15 mV
±0.5
%
500 mm Messlänge
Einschwingzeit
<150
ms
Anschlussart
Steckverbindungssystem
Zubehör KV1H
Schnittstelle CANopen
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40
mA
bei 24 V DC
je Geber
<60
mA
bei 12 V DC
je Geber
Leistungsaufnahme
<1
W
je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25
%
2500 mm Messlänge
Schnittstelle
ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 305, CiA 406
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
20
kbit/s
50
kbit/s
125
kbit/s
250
kbit/s
500
kbit/s
800
kbit/s
1
Mbit/s
Zykluszeit
1.5
ms
typisch
Einschwingzeit
<150
ms
Anschlussart
Steckverbindungssystem
Zubehör KV1H
Schnittstelle CANopen Safety
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
Umgebungsbedingung MH, verpolsicher
24 V ±20%
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40
mA
bei 24 V DC
je Geber
<60
mA
bei 12 V DC
je Geber
Leistungsaufnahme
<1
W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25
%
2500 mm Messlänge
Schnittstelle
ISO 11898-1/2, galvanisch nicht getrennt
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
20
kbit/s
50
kbit/s
125
kbit/s
250
kbit/s
500
kbit/s
800
kbit/s
1
Mbit/s
Zykluszeit
1.5
ms
typisch
Einschwingzeit
<150
ms
Anschlussart
Steckverbindungssystem
Zubehör KV1H
Merkmal
Technische Daten
Ergänzung
Abtastung
magnetisch
Auflösung
12
bit
Analogausgang
0.1
mm
CANopen, SAE J1939, CANopen Safety
Wiederholgenauigkeit
±0.15
mm
unidirektional
Messbereich
0 … 2500 mm
Messbereich flexibel nutzbar zwischen 0 … 2500 mm
Verfahrgeschwindigkeit
≤2
m/s
Ausfallrate
290
Jahr(e)
analog nicht redundant, bei 40 °C (MTBF) SN 29500
240
Jahr(e)
CANopen nicht redundant, bei 40 °C (MTBF) SN 29500
540
Jahr(e)
analog redundant, bei 40 °C (MTBF)SN 29500
460
Jahr(e)
CAN redundant, bei 40 °C (MTBF) SN 29500
170
Jahr(e)
CAN Safety redundant, bei 40 °C (MTBF)SN 29500
730
Jahr(e)
CANopen Safety, bei 60 °C (MTTFd Wert)
156
FIT
CANopen Safety, bei 60° C (PFH) 1 FIT = 1.0 E-09 1/h
84
%
CANopen Safety, bei 60 °C (DCavg Wert), ISO13849-1, Anhang E.2
Zulassung
E1 konform
UN ECE R10 Genehmigungsnummer: E1 10 R - 05 8507
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 105 °C
Elektronik
-30 … 100 °C
Mechanik, optional bis 105 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
%
Betauung im verbautem und gestecktem Zustand zulässig
Betriebsdruck
<350
bar
Pn angelehnt an ISO 19879
Überlastdruck
<450
bar
Pmax angelehnt an ISO 19879
Prüfdruck
650
bar
Pstatisch angelehnt an ISO 19879
EMV
EN 61326-3.1
Umgebungsbedingung CE, Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
ISO 11452-1, -2, -3, -4, -5
Umgebungsbedingung MH,Störeinstrahlung EUB
ISO 7637-1, -2
Umgebungsbedingung MH,Transiente Impulse
ISO 10605
Umgebungsbedingung MH,Elektrostatische Entladung (E.S.D.)
Schutzart
IP67
EN 60529, verbaut mit KV1H und geeignetem Gegenstecker
IP6K9K
ISO 20653, verbaut mit KV1H und geeignetem Gegenstecker
Schockfestigkeit
1000 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
70 m/s2, 10 … 2 kHz
EN 60068-2-64
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Messbereich
1500
in mm
Umgebungsbedingung
MH
Schnittstelle
0/5V
Spannungsausgang
Spannungsausgang
Spannungsausgang
Spannungsausgang
Spannungsausgang
Stromausgang
Stromausgang
Redundanz
NR
Zubehör
Lieferumfang
- SGH25
- Kurzanleitung
