Codificador rotatorio absoluto AV58M
Carcasa de metal con eje macizo![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
El codificador rotatorio AV58M con "función Teach-in" es un codificador magnético de valores absolutos con salida analógica. El codificador puede ser ajustado por el mismo usuario a la gama de medición deseada mediante dos pulsadores que se encuentran en la parte posterior asÍ como de dos entradas externas. El aparato dispone de una tecnologÍa Multiturn sin baterÍa.
- Transmisor analógico absoluto
- 13 bit (8192) resolución sobre la gama de medición
- Temperatura de trabajo hasta -40 °C
- Salida de tensión (0 … 10 V, 0.5 … 4.5 V), salida de corriente (0 … 20 mA)
- Gama de medición programable a través de la función teach-in con función de teclas o de entradas externas
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.15
 kg
eje
 acero fino inoxidable
Carcasa
 acero niquelado
Revoluciones
≤12000
 min-1
Momento de inercia
≤20
 gcm²
Momento de arranque
≤2
 Ncm
 a 25 °C
Carga del eje
20
 N
 axial
80
 N
 radial
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
8 … 32 V DC
4 … 20 mA
Absorción de corriente
20
 mA
 @ 24 V (marcha en vacío)
sin carga
Linealidad
0.15
 %
Carga
<500
 Ω
 a ≥15 V DC
4 … 20 mA
Precisión
±0.09
 °
Tiempo de arranque
<500
 ms
Tiempo de ataque
32
 ms
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija
Messwandler, Spannungsausgang
Característica
Característica
Complemento
Tensión de servicio
8 … 32 V DC
0 … 10 V
8 … 32 V DC
0.5 … 4.5 V
Absorción de corriente
15
 mA
 típico
sin carga
Linealidad
0.15
 %
Carga
>10
 kΩ
 a ≥12 V DC
0 … 10 V, 0.5 … 4.5 V
Precisión
±0.09
 °
Tiempo de arranque
<500
 ms
Tiempo de ataque
32
 ms
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija
Característica
Característica
Complemento
Resolución
13
 bit
 (salida)
sobre la gama de medición programada
Gama de medición
≥11.5
 °
65536
 rivoluzione
16
 rivoluzione
ajuste en fábrica
Característica
Característica
Complemento
Temperatura ambiente
-40 … 85 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
98
 %
formación de rocío no permitida
CEM
 EN 61000-6-2
resistencia a las inmisiones / inmisión
 EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
 IP66, IP67 (lado de la carcasa)
EN 60529
 IP65
EN 60529
Resistencia a choques
≤1000 m/s2, 6 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 10 … 1 kHz
EN 60068-2-6
Más informaciones
asignación de pines
Señal |
PIN |
Iout/Uout |
1 |
+UB |
2 |
GND |
3 |
"Limite 2 " |
4 |
Limite 1 |
5 |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Interfaz
0/10V

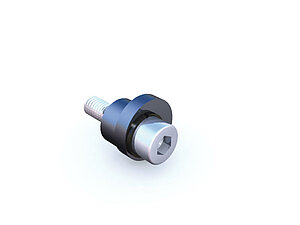

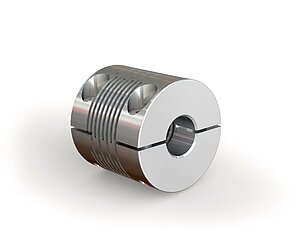

Accesorio

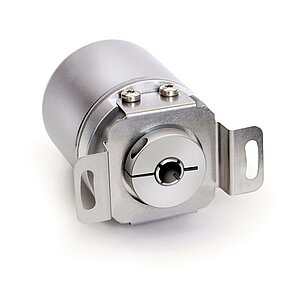

Productos equiparables
Volumen de suministro
- AV58M
