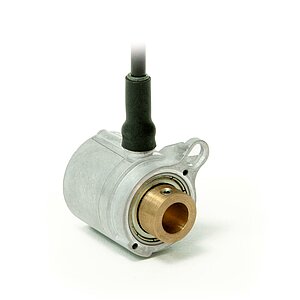

Potenciómetro de engranaje GP02
Forma constructiva compacta con eje hueco continuo
- Eje hueco continuo Ø 14 mm
- Adaptación a diferentes recorridos de medición mediante un amplio espectro de transmisiones de engranajes
- Forma constructiva compacta y económica
- Salida de potenciómetro o de corriente
- Montaje sencillo
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
eje
acero pavonado
Carcasa
plástico
Multiplicación
0.2 … 128
Revoluciones
≤500
min-1
en función de la multiplicación
Vida media potenciómetro
1 x 108 revolucion(es)
Geber Potentiometer Typ 01, 1 Wendel
Característica
Característica
Complemento
Capacidad de carga
1
W
a 70 °C
≤30 V
resistencia
1
kΩ
,
5
,
10
kΩ
Tolerancia de resistencia
±10
%
Resistencia final estándar
0.5
%
Tolerancia de linealidad
±1
%
Tipodeconstrucción
híbrido
Geber Potentiometer Typ 02, 10 Wendel
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
≤30 V
resistencia
1
kΩ
,
5
,
10
kΩ
Tolerancia de resistencia
±5
%
Resistencia final estándar
0.2
%
Tolerancia de linealidad
±0.25
%
Tipodeconstrucción
alambre
Geber Potentiometer Typ 03, 10 Wendel
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
≤30 V
resistencia
1
kΩ
,
5
,
10
kΩ
Tolerancia de resistencia
±5
%
Resistencia final estándar
0.2
%
Tolerancia de linealidad
±0.25
%
Tipodeconstrucción
híbrido
Geber Potentiometer Typ 03/0.1, 10 Wendel
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
≤30 V
resistencia
5
kΩ
Tolerancia de resistencia
±5
%
Resistencia final estándar
0.2
%
Tolerancia de linealidad
±0.1
%
Tipodeconstrucción
híbrido
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Corriente de salida
4 … 20 mA
con carga aparente ≤500 Ω
Característica
Característica
Complemento
Gama de medición
340° ±5°
(mecánico continuo)
potenciómetro tipo 01
3600° +10°
potenciómetro tipo 02, 03, 03/0.1
Característica
Característica
Complemento
Temperatura ambiente
0 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP52
EN 60529
Más informaciones
asignación de pines
Salidas potenciométricas P01, P05, P10
|
Señal |
|
|
Po |
marrón |
|
Pe |
blanco |
|
S |
verde |
Transductores MMW
|
Señal |
Color del cable |
|
I+ |
marrón |
|
I- |
blanco |
Pedido
Cálculo de la multiplicación
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Multiplicación
0.2
brazo de par/
forma
A
tipo de potenciómetro
01
sólo con resistencia 5
resistencia
1
transmisor
mit
Sólo con resistencia 10 y tipo de potenciómetro 02 o 03
Dirección de giro
<leer>
sólo con resistencia 1, 5, 10
sólo con salida analógica MWI
sólo con salida analógica MWI
Longitud cable
00.2
en m
01.0
15.0 m, en pasos de 1 m
Volumen de suministro
- GP02
- Instrucciones de montaje
