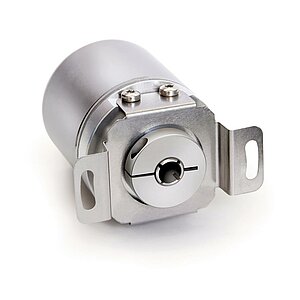

Potenziometro con riduttore GP02
Modello compatto ad albero cavo passante
- Albero cavo passante Ø 14 mm
- Adattamento a differenti percorsi di misura grazie ad ampio spettro di riduzioni
- Design compatto e a costi contenuti
- Uscita potenziometro o corrente
- Montaggio facile
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
albero
acciaio brunito
Corpo
materiale sintetico
Trasmissione
0.2 … 128
N. di giri
≤500
min-1
a seconda della trasmissione
Durata potenziometro
1 x 106 giro (giri)
Geber Potentiometer Typ 01, 1 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
1
W
a 70 °C
≤30 V
resistenza
1
kΩ
,
5
,
10
kΩ
Tolleranza della resistenza
±10
%
Resistenza di terminazione standard
0.5
%
Tolleranza di linearità
±1
%
Modello
ibrido
Geber Potentiometer Typ 02, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
≤30 V
resistenza
1
kΩ
,
5
,
10
kΩ
Tolleranza della resistenza
±5
%
Resistenza di terminazione standard
0.2
%
Tolleranza di linearità
±0.25
%
Modello
filo metallico
Geber Potentiometer Typ 03, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
≤30 V
resistenza
1
kΩ
,
5
,
10
kΩ
Tolleranza della resistenza
±5
%
Resistenza di terminazione standard
0.2
%
Tolleranza di linearità
±0.25
%
Modello
ibrido
Geber Potentiometer Typ 03/0.1, 10 Wendel
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
≤30 V
resistenza
5
kΩ
Tolleranza della resistenza
±5
%
Resistenza di terminazione standard
0.2
%
Tolleranza di linearità
±0.1
%
Modello
ibrido
Messwandler, Stromausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente di uscita
4 … 20 mA
con resistenza di carico ≤500 Ω
Caratteristica
Dati tecnici
Integrazione
Range di misura
340° ±5°
(senza fermo meccanico)
potenziometro tipo 01
3600° +10°
potenziometro tipo 02, 03, 03/0.1
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP52
EN 60529
Ulteriori informazioni
piedinatura
Uscite potenziometriche P01, P05, P10
|
Segnale |
|
|
Po |
marrone |
|
Pe |
bianco |
|
S |
verde |
Convertitore di misura MMW
|
Segnale |
Colore cavo |
|
I+ |
marrone |
|
I- |
bianco |
Ordine
Calcolo della trasmissione
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
0.2
perno anti-rotazione/
forma
A
potenziometro tipo
01
solo con resistenza 5
resistenza
1
trasformatore di misura
mit
solo con resistenza 10 e potenziometro tipo 02 o 03
Senso di rotazione
<leer>
solo con resistenza 1, 5, 10
solo con uscita analogica MWI
solo con uscita analogica MWI
Lunghezza cavo
00.2
in m
01.0
15.0 m, ad incrementi di 1 m
Volume di fornitura
- GP02
- Istruzioni per il montaggio
