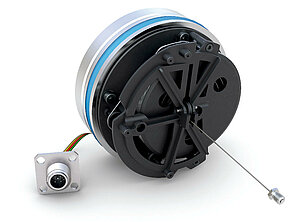

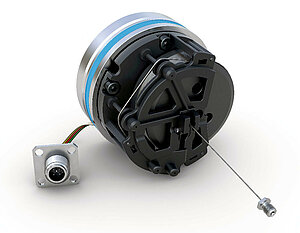

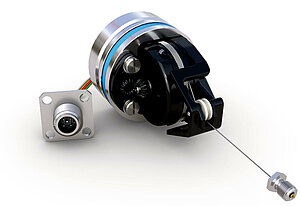

Sensor de tracción por cable SGH10L
Sensor de posición para cilindros hidráulicos para el montaje lateral![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
El sensor de tracción por cable SGH10 mide la carrera directa del cilindro de modo absoluto en el cilindro hidráulico. Gracias al nuevo sistema de medición desaparece el costoso taladrado del pistón. De este modo se reducen los costes de integración en comparación con otros sistemas de medición y se evita de un modo efectivo un posible debilitamiento del pistón. El secreto del SGH10L: gracias al singular montaje lateral, el SGH10L se puede utilizar en aplicaciones casi insolubles. Tanto en aplicaciones en las que no se puede aceptar ningún tipo de pérdida de carrera, diámetros de pistón extremadamente pequeños o en cilindros con amortiguación mecánica de la posición final.
- Gama de medición 0 … 1000 mm (39.37 pulgadas)
- Prácticamente ninguna pérdida de carrera por el montaje lateral
- Sistema de medición absoluto
- Interfaz CANopen, analógico: corriente y tensión
- Tensión de servicio 9 … 32 VDC
- Resistente a la presión hasta 350 bar, puntas de presión hasta 450 bar
- Elevada flexibilidad, gracias al teach-in a cualquier longitud de medición
- Elevada compatibilidad CEM
- Elevada resistencia a los golpes y vibraciones
- con tecnología PURE.MOBILE
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~2.1
 kg
carcasa V4A sin tubo distanciador
~2
 kg
carcasa St sin tubo distanciador
Carcasa
 acero fino inoxidable
carcasa V4A, 1.4404 no revestida
 acero
Carcasa St, 1.7225 no revestida
Junta
 HNBR
sensor
 Viton
unión de rosca carcasa V4A
 NBR
unión de roscacarcasa St
Tipo de cable
ø0.45
 mm
acero fino inoxidable
Fuerza de extracción
≥2
 N
Aceleración
≤10
 m/s²
Schnittstelle analog
Característica
Característica
Complemento
Tensión de servicio
9 … 32 V DC
con salida 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protegido frente a cambio de polaridad
12 … 32 V DC
con salida 0 … 10 V, protegido frente a cambio de polaridad
12 … 32 V DC
con salida 0 … 20 mA, 4 … 20 mA, pero UB > Ucarga aparente +2.0 V, proteg frente a cambio polaridad
Absorción de corriente
<32
 mA
sin carga
Absorción de potencia
<0.5
 W
sin carga
Entradas digitales
2

limit entradas
Nivel de señal de entrada alto
>8.4
 V
Nivel de señal de entrada
<2.8
 V
Tensión de salida
0 … 10 V
corriente de carga <1 mA
0 … 5 V
corriente de carga <1 mA
0.5 … 4.5 V
corriente de carga <1 mA
0.25 … 4.75 V
corriente de carga <1 mA
1 … 4.9 V
corriente de carga <1 mA
Corriente de salida
0 … 20 mA
carga aparente ≤500 Ω
4 … 20 mA
carga aparente ≤500 Ω
Tolerancia de linealidad
±0.25
 %
1000 mm de longitud de medición, ±0,5 % rango de valores de salida ≤15 mV
±0.5
 %
500 mm longitud de medición
Tiempo de ataque
<150
 ms
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija
Schnittstelle CANopen
Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
protegido frente a un cambio de polaridad
Absorción de potencia
<0.8
 W
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Tolerancia de linealidad
±0.25
 %
1000 mm longitud medición
±0.5
 %
500 mm longitud de medición
Interfaz
 según ISO 11898, no separado
CANopen, CiA 301, CiA 305, CiA 406
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tasa de baudios
≤1
 Mbit/s
Tiempodeciclo
1.5
 ms
 típico
Tiempo de ataque
<150
 ms
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija
Característica
Característica
Complemento
Palpado
 magnético
Resolución
12
 bit
salida analógica
Precisión de repetición
±0.15
 mm
Gama de medición
500
 mm
Gama de medición flexible entre 0 ... 500 mm
1000
 mm
Gama de medición flexible entre 0 ... 1000 mm
Velocidad de desplazamiento
≤1
 m/s
Tasa de desechos
235.6
 Año(s)
Salida analógica, a 60 °C (MTBF),EN/IEC 61709 (SN 29500)
253.3
 Año(s)
CANopen, a 60 °C (MTBF),EN/IEC 61709 (SN 29500)
Autorización
 E1 conforme
UN ECE R10 número de autorización: E1 10 R - 05 8507
Característica
Característica
Complemento
Temperatura ambiente
-40 … 105 °C
electrónica
-30 … 105 °C
mecánica
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
100
 %
formación de rocío permitida estando montado y enchufado
Presión de servicio
<350
 bar
Pn según ISO 19879
Presión de sobrecarga
<450
 bar
Pmax según ISO 19879
Presión de prueba
650
 bar
PEstática según ISO 19879
CEM
 EN 61326-3.1
exigencia de inmunidad industrial, valor límite de emisiones, clase B
 ISO 11452-1, -2, -3, -4, -5
Radiación perturbadora EUB
 ISO 7637-1, -2
impulsos transitorios
 ISO 10605
descarga electrostática (E.S.D)
Tipo de protección
 IP6K9K
ISO 20653 montado con contraenchufe adecuado
Resistencia a choques
1000 m/s2, 11 ms
EN 60068-2-27, se recomienda un apoyo adicional
Resistencia a vibraciones
70 m/s2, 10 … 2 kHz
EN 60068-2-64, si >150 Hz se recomienda un apoyo adicional
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Gama de medición
500
en mm
profundidad de montaje
30
en mm
Interfaz
0/5V
salida de tensión
salida de tensión
salida de tensión
salida de tensión
salida de tensión
salida de corriente
salida de corriente
Carcasa
St

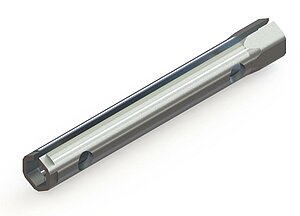

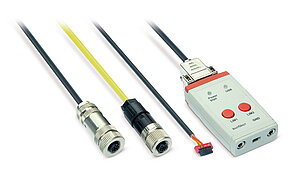

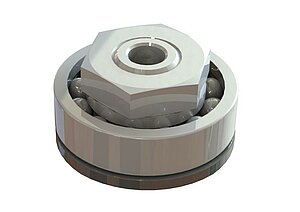

Accesorio
Volumen de suministro
- SGH10L
- Instrucciones breves
