El fabricante de tecnología de medición SIKO apuesta por los potenciómetros de alta precisión MEGATRON
SIKO es conocida en todo el mundo por su tecnología de medición de longitudes, ángulos y velocidades y fabrica dispositivos de medición y sistemas de posicionamiento pioneros para una amplia gama de aplicaciones. Aunque los productos se caracterizan por una calidad muy alta, de vez en cuando hay margen de mejora. Por ejemplo, en el caso de los potenciómetros de engranajes y los transductores potenciométricos de tracción por cable: Mediante la integración de potenciómetros MEGATRON, SIKO ha optimizado la vida útil y, además, ha minimizado la tasa de fallos.
Potenciómetros - el verdadero Power-on
Los sensores potenciométricos siguen siendo muy utilizados en la industria para el registro de valores de medición. Esta tecnología se ha probado durante décadas y ha demostrado su eficacia en numerosas aplicaciones. Especialmente en aplicaciones con espacios limitados, en las que los valores de medición deben registrarse a lo largo de varias revoluciones del eje (Multiturn), sólo existen pocas alternativas a los potenciómetros, y especialmente, desde el punto de vista económico. La capacidad de proporcionar la información de posición correcta inmediatamente después de un estado sin corriente ("True-Power-On") es inherente a la tecnología de los potenciómetros. Casi ninguna otra tecnología combina esta ventaja en un diseño compacto y, sobre todo, económico, que además tiene una inmunidad inherente a las influencias CEM. Un buen ejemplo de uso de los potenciómetros en aplicaciones industriales son los potenciómetros de engranaje.
Potenciómetros de engranaje con rango de medición exactamente ajustable
Un potenciómetro de engranajes consta básicamente de dos componentes: un engranaje de medición con ruedas dentadas de precisión y un potenciómetro cuyo valor de resistencia puede modificarse girando el eje. Los valores de medición absolutos registrados de este modo se transmiten como señal analógica a la unidad de evaluación para su procesamiento. Los rangos angulares, los valores de resistencia y el engranaje de un potenciómetro de engranaje pueden adaptarse a la aplicación. Con los potenciómetros de engranaje SIKO, los usuarios tienen incluso la posibilidad de configurar patrones de conmutación mediante levas de cambio integradas.

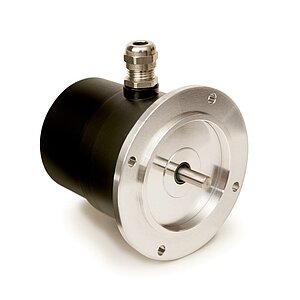

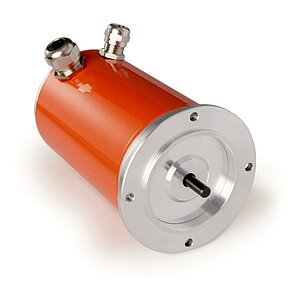

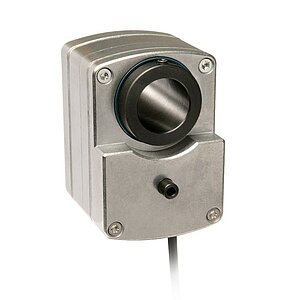

SIKO cuenta con un total de seis series de potenciómetros de engranaje en su gama de productos, que ahora están equipados con potenciómetros de precisión MEGATRON. La serie GP09 tiene un eje hueco continuo y es adecuada para ejes de hasta 20 mm de diámetro. Ofrece multiplicaciones de 0,2 a 244 y valores de resistencia de 1,5 a 10 kOhmios. El GP09 puede utilizarse incluso en entornos ambientales difíciles, ya que puede llenarse de aceite. Así alcanza los requisitos del tipo de protección IP68. El GP43 tiene incluso una gama de multiplicaciones de 0,1... 512 y dispone de un eje macizo de 6 mm de diámetro. Con este potenciómetro de engranaje se pueden ajustar libremente hasta 3 salidas de conmutación de levas. Gracias a su amplia gama de multiplicaciones, los potenciómetros de engranaje de SIKO también pueden adaptarse a los más diversos recorridos de medición. Entre las aplicaciones preferidas se encuentran las máquinas textiles, las máquinas procesadoras de papel o los actuadores en centrales eléctricas, así como mecanismos de giro y elevación de sistemas de grúas.
El sensor es el centro de gravedad
El nuevo corazón de los potenciómetros de engranaje SIKO son los potenciómetros Multiturn de alta precisión de la serie AL17/19 de MEGATRON. El especialista en tecnología de medición ha sometido a más de 1.500 potenciómetros de MEGATRON a las pruebas más duras, sin que haya habido ni una sola queja. Además de las exhaustivas pruebas ambientales y de carga, los potenciómetros también se sometieron a pruebas en las que se examinó la calidad de la señal. En un procedimiento automatizado, se prestó especial atención a los Spiking y a las desviaciones en el movimiento. No se detectaron defectos de calidad en ninguna de las pruebas.
La vida útil de los potenciómetros de precisión es alta
Los potenciómetros de precisión de MEGATRON son muy populares debido a sus numerosas opciones de optimización, así como a su fiabilidad y rentabilidad. Los potenciómetros de diseño compacto (Ø 22 mm) con un rango de medición de hasta 3600° pueden adaptarse perfectamente a la aplicación gracias a sus numerosas opciones y también están disponibles con una versión de enchufe de fácil instalación. Su elemento de resistencia altamente endurecido y templado proporciona a la serie AL17/19 una vida útil y una fiabilidad significativamente mayores en comparación con los potenciómetros disponibles en el mercado: la alta calidad de los potenciómetros permite realizar mediciones de posición precisas durante un periodo de uso considerablemente más largo que el de la mayoría de los productos comparables. Por ello, los clientes de SIKO se benefician del cambio a los potenciómetros MEGATRON sobre todo gracias a unos costes de mantenimiento y unos tiempos de parada aún más reducidos.
La producción se realiza bajo los más estrictos requisitos de calidad
El principio de medición potenciométrica se basa en el contacto entre la rectificadora y la pista de resistencia, por lo que los elementos sensores utilizados están sometidos a un desgaste inmediato e inevitable. Se produce una abrasión microscópica que se "deposita" sobre la pista de resistencia. Y es esta abrasión la que puede influir en la calidad de la señal y, en el caso de los potenciómetros, manifestarse el spiking de las señales. Gracias a un know-how de muchos años y a la utilización de componentes de alta calidad y óptimamente adaptados, MEGATRON ha conseguido reducir al mínimo estos efectos negativos del principio de medición.
Adaptación exacta a la aplicación
Además, los especialistas de Putzbrunn pueden adaptar todos los potenciómetros a las condiciones ambientales imperantes en la aplicación. Por ejemplo, a las vibraciones no amortiguadas que provocan movimientos oscilatorios de la rectificadora en la pista de resistencia. Suponiendo un temblor concebible de 50 Hz, esto se traduce en unos 8 millones de rebasamientos en 24 horas en lo que parece ser una posición estática de la rectificadora. En las señales, esto se expresa luego en el llamado "spiking", que va precedido de un desgaste local superior a la media en la pista de resistencia.
En estos casos, MEGATRON diseña los potenciómetros de forma que una mayor presión de contacto actúe sobre la rectificadora y lo presione contra la pista de resistencia. De este modo, ya no puede "despegarse" tan fácilmente. Sin embargo, hay que tener cuidado al diseñar la presión de contacto: si es demasiado alta, se produce un desgaste prematuro de la pista de resistencia y se reduce la vida útil. Gracias a sus muchos años de experiencia y a sus amplios conocimientos de ingeniería de precisión, los expertos de MEGATRON son capaces, si así se solicita, de ajustar de forma óptima y con gran precisión el sistema de pista de resistencia de la rectificadora a los requisitos de la aplicación.
Una características de producto aún mejores
SIKO ha podido optimizar sus potenciómetros de engranaje utilizando potenciómetros de precisión MEGATRON. Los potenciómetros de alambre Multiturn AL17/19 prolongan la larga vida útil de los productos y reducen aún más la ya de por sí muy baja tasa de fallos. La nueva colaboración ofrece a los usuarios la solución óptima de sensores de tracción por cable o potenciómetros de engranaje para sus aplicaciones.
