Potenciómetro de engranaje GP03/1
Forma constructiva compacta con eje macizo
- Eje macizo Ø 4 mm o Ø 6 mm
- Adaptación a diferentes recorridos de medición mediante un amplio espectro de transmisiones de engranajes
- Acoplamiento de resbalamiento incorporado para la protección del potenciómetro
- Forma constructiva compacta
- Salida de potenciómetro, de corriente o de tensión
- Tipo de protección IP65
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
eje
acero fino inoxidable
Carcasa
plástico reforzado / aluminio
Multiplicación
0.2 … 256
Revoluciones
≤500
min-1
en función de la multiplicación
Carga del eje
≤400
N
radial
≤150
N
axial
Vida media potenciómetro
1 x 108 revolucion(es)
Geber Potentiometer Typ 01, 1 Wendel
Característica
Característica
Complemento
Capacidad de carga
1
W
a 70 °C
≤30 V
resistencia
5
kΩ
,
10
kΩ
Tolerancia de resistencia
±10
%
Resistencia final estándar
0.5
%
Tolerancia de linealidad
±1
%
Tipodeconstrucción
híbrido
Geber Potentiometer Typ 02, 10 Wendel
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
≤30 V
resistencia
1
kΩ
,
5
,
10
kΩ
Tolerancia de resistencia
±5
%
Resistencia final estándar
0.5
%
Tolerancia de linealidad
±0.25
%
Tipodeconstrucción
alambre
Geber Potentiometer Typ 03, 10 Wendel
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
≤30 V
resistencia
1
kΩ
,
5
,
10
kΩ
Tolerancia de resistencia
±5
%
Resistencia final estándar
0.5
%
Tolerancia de linealidad
±0.25
%
Tipodeconstrucción
híbrido
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Corriente de salida
4 … 20 mA
con carga aparente ≤500 Ω
Messwandler, Spannungsausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Tensión de salida
0 … 10 V
Característica
Característica
Complemento
Gama de medición
340° ±5°
(mecánico continuo)
potenciómetro tipo 01
3600° +10°
potenciómetro tipo 02, 03
Característica
Característica
Complemento
Temperatura ambiente
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP65
EN 60529
Más informaciones
asignación de pines
sin transductor
|
Señal |
Borne E1 |
PIN EX |
|
Pe |
1 |
1 |
|
Po |
2 |
2 |
|
S |
3 |
3 |
|
nc |
- |
4 |
Transductor MWI
|
Señal |
Borne E1 |
PIN EX |
|
I+ |
1 |
1 |
|
I- |
2 |
2 |
|
nc |
3 |
3 |
|
nc |
- |
4 |
Transductor MWU
|
Señal |
Borne E1 |
PIN EX |
|
+24 V DC |
1 |
1 |
|
GND |
2 |
2 |
|
Uout |
3 |
3 |
|
nc |
- |
4 |
Pedido
Cálculo de la multiplicación
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Multiplicación
0.1
Tipo de conexión
E1/7
tipo de potenciómetro
01
sólo con salida analógica P05 o P10
salida analógica
MWI
Dirección de giro
<leer>
sólo con salida analógica P01, P05 o P10
sólo con salida analógica MWI o MWU
sólo con salida analógica MWI o MWU

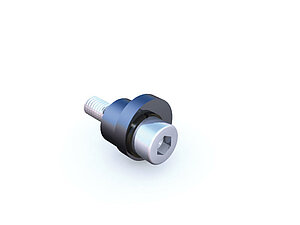

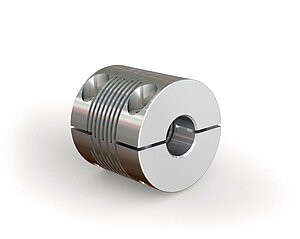

Accesorio
Volumen de suministro
- GP03/1
- Instrucciones de montaje
