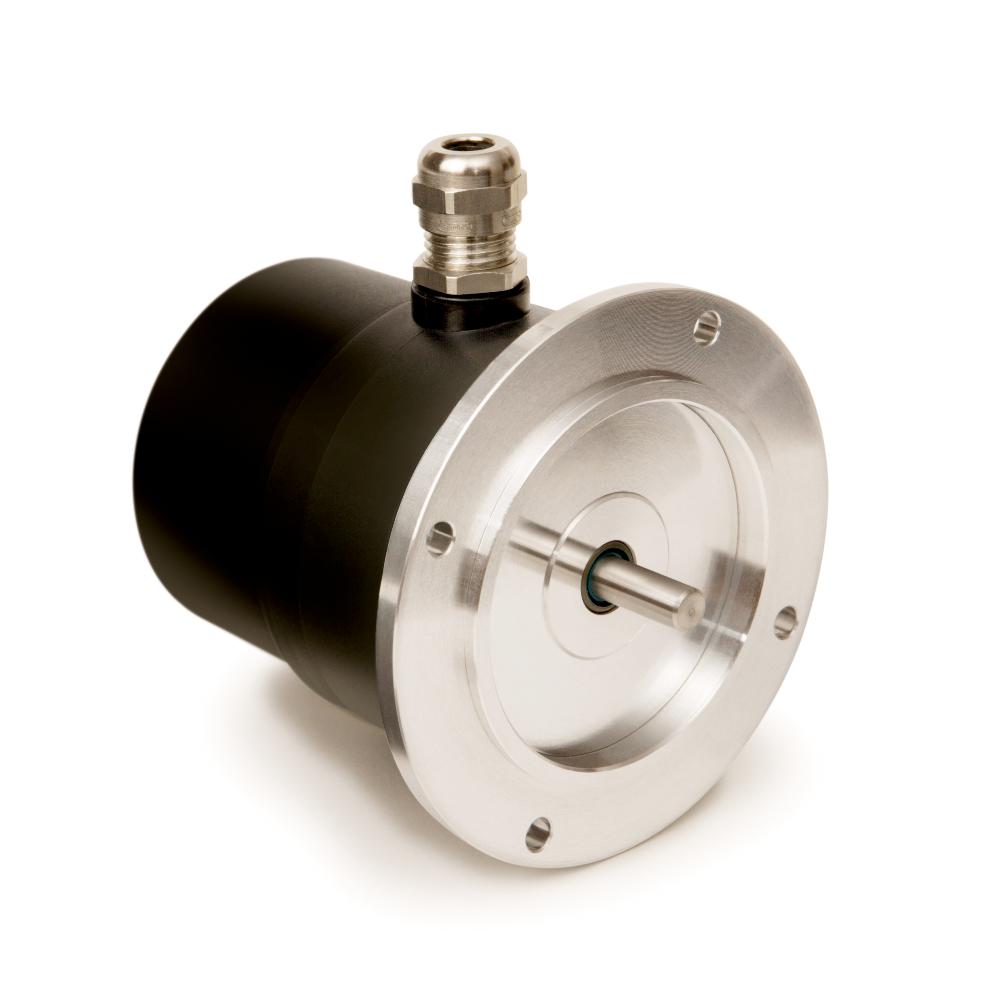

Potentiomètre de réducteur GP03/1
Modèle compact à arbre plein
- Arbre plein 4 mm Ø ou 6 mm Ø
- Adaptation à différentes mesures en raison d'un large éventail de rapports de transmissions de boîtes de vitesse
- Accouplement à friction incorporé pour protection du potentiomètre
- Modèle compact
- Sortie potentiomètre, courant ou tension
- Type de protection IP65
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
arbre
acier spécial inoxydable
Boîtier
plastique renforcé / aluminium
Rapport
0.2 … 256
Régime
≤500
min-1
suivant le rapport de transmission
Contraintes de l'arbre
≤400
N
radial
≤150
N
axial
Durée de vie potentiomètre
1 x 106 tour(s)
Geber Potentiometer Typ 01, 1 Wendel
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
1
W
à 70 °C
≤30 V
résistance
5
kΩ
,
10
kΩ
Tolérance de résistance
±10
%
Résistance finale standard
0.5
%
Tolérance de linéarité
±1
%
Modèle
hybride
Geber Potentiometer Typ 02, 10 Wendel
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
≤30 V
résistance
1
kΩ
,
5
,
10
kΩ
Tolérance de résistance
±5
%
Résistance finale standard
0.5
%
Tolérance de linéarité
±0.25
%
Modèle
fil
Geber Potentiometer Typ 03, 10 Wendel
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
≤30 V
résistance
1
kΩ
,
5
,
10
kΩ
Tolérance de résistance
±5
%
Résistance finale standard
0.5
%
Tolérance de linéarité
±0.25
%
Modèle
hybride
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Voltage de sortie
4 … 20 mA
pour charge ≤500 Ω
Messwandler, Spannungsausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Tension de sortie
0 … 10 V
Caractéristique
Caractéristiques techniques
Complément
Plage de mesure
340° ±5°
(continuité mécanique)
potentiomètre type 01
3600° +10°
potentiomètre types 02, 03
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP65
EN 60529
Plus d’informations
affectation des broches
sans transducteur de mesure
|
Signal |
Borne E1 |
PIN EX |
|
Pe |
1 |
1 |
|
Po |
2 |
2 |
|
S |
3 |
3 |
|
nc |
- |
4 |
Transducteur de mesure MWI
|
Signal |
Borne E1 |
PIN EX |
|
I+ |
1 |
1 |
|
I- |
2 |
2 |
|
nc |
3 |
3 |
|
nc |
- |
4 |
Transducteur de mesure MWU
|
Signal |
Borne E1 |
PIN EX |
|
+24 V DC |
1 |
1 |
|
GND |
2 |
2 |
|
Uout |
3 |
3 |
|
nc |
- |
4 |
Commande
Calcul de la traduction
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Rapport
0.1
Type de branchement
E1/7
potentiomètre type
01
uniquement pour sortie analogique P05 ou P10
sortie analogique
MWI
Sens de rotation
<leer>
uniquement pour sortie analogique P01, P05 ou P10
uniquement pour sortie analogique MWI ou MWU
uniquement pour sortie analogique MWI ou MWU

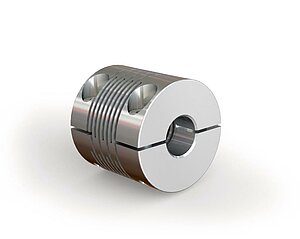

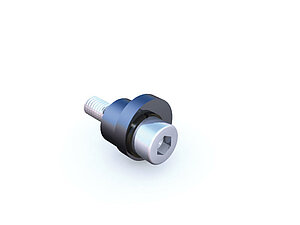

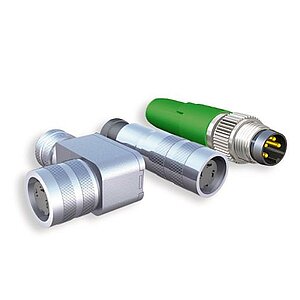

Accessoires
Étendue de la livraison
- GP03/1
- Instructions de montage
