Capteur de câble SG61NEO

Construction robuste et compacte pour une longueur de mesure de 6000 mm
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
SIKO Global, Capteur de câble SG61NEO
Le SG61NEO, dont la longueur de mesure peut atteindre 6000 mm, est basé sur les mécanismes à câble connus depuis des années pour leur performance particulièrement élevée. Ainsi, le SG61NEO dispose non seulement d'un grand choix de câbles différents, mais aussi d'options pour éviter le givrage et de nombreuses variantes de fixation du câble, afin de fonctionner de manière fiable pendant des années, même dans les conditions les plus difficiles. Basés sur la dernière version de la plateforme de capteurs PURE.MOBILE développée par SIKO, le SG61NEO est jusqu'à 25 % plus fin que ses prédécesseurs et convient donc parfaitement à l'intégration dans des machines où l'espace d’installation est restreint.
  • Mesure linéaire jusqu‘à 6000 mm
  • Modèle robuste
  • Design extrêmement compact
  • Principe de mesure magnétique inusable
  • Forte étanchéité de la sortie de câble
  • Clapets d‘aération verrouillables contre la formation d‘eau de condensation
  • Homologation E1 par l'Administration fédérale allemande chargée des transports motorisés (en préparation)
  • Avec technologie PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Visionner la vidéo d‘expert
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Capteur de câble SG61NEO

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
aluminium
plastique
PA66
Type de câble
ø0.6 mm
acier spécial inoxydable, gainé de plastique
ø0.6 mm
acier spécial inoxydable
ø0.6 mm
para-line câble synthétique
Force de traction
≥8 N
Poids
~0.7 kg
Caractéristique
Caractéristiques techniques
Complément
Tension de service
8 … 36 V CC
protection contre l'inversion de polarité
Puissance absorbée
≤1 W pour 36 V
sans charge
Mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Affichage d'état
1 LED bicolore (rouge/vert)
état de l'appareil/État CAN
Capacité de charge
±36 V
interface CAN
Interface
selon ISO 11898-1/2, non séparé galvaniquement
Adresse
1 … 127
valeur par défaut : 1
Vitesse en bauds
20 kbit/s
50 kbit/s
125 kbit/s
250 kbit/s
valeur par défaut
500 kbit/s
800 kbit/s
1 Mbit/s
Temps de cycle
<10 ms
Heure d'enclenchement
<1000 ms
Paramètre
selon CiA 301, CiA 303 partie 3, CiA 305, CiA 406
Type de branchement
1 connecteur M12 (codage A)
5 pôles, 1 broche
Caractéristique
Caractéristiques techniques
Complément
Détection
magnétique
Résolution
14 bit
16384 pas/tour
Vitesse de déplacement
≤3000 mm/s
à la température de travail T1
≤800 mm/s
à la température de travail T2
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 85 °C
température de travail T1
-40 … 85 °C
température de travail T2
Température de stockage
-40 … 85 °C
CEM
EN 61326-1
immunité requise industrie, limite d'émission classe B, conducteur blindé indispensable
EN 61326-3-1
immunité requise industrie, limite d'émission classe B, conducteur blindé indispensable
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
ISO 7637-1, -2
impulsions transitoires
ISO / TR 10605
conditions ambiantes MH, décharge électrostatique (E.S.D.)
ISO 11452-1, -2, -3, -4, -5
rayonnement perturbateur EUB
Type de protection
IP65
EN 60529, côté codeur, monté selon les instructions de montage
IP67
EN 60529, côté codeur, monté selon les instructions de montage et avec contre-connecteur approprié
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27, demi-sinus, 3 axes (+/-), 3 chocs sur chacun
Résistance aux vibrations
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 axes, de chacun 10 cycles

Plus d’informations

affectation des broches

E12E

Signal
 PIN
nc
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Instruction de montage

Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Plage de mesure

3000

3000

3000
en mm
4000
5000
6000

Fixation de câble

GW

GW

GW

fixation du câble avec filet

HK

fixation du câble avec crochet

RI

fixation du câble avec anneau

Type de câble

P

P

P

para-line câble synthétique

plage de mesure ≤5000 mm
S

acier spécial inoxydable

SK

acier spécial inoxydable, gainé de plastique

Position branchement électrique

1

1

1

direction sortie de câble ou axiale

2

vers le haut

3

en face de la sortie de câble

4

vers le bas

Température de service

T1

T1

T1

-20°C … +85°C

T2

-40°C … +85°C

Votre clé de commande

SG61NEO - 3000 - GW - P - CAN - NR - 1 - E12E - OK - T1 - O - S
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Accessoires

SIKO Global, Rallonge de câble KV05S0
Rallonge de câble KV05S0

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 5 pôles

Vers le produit

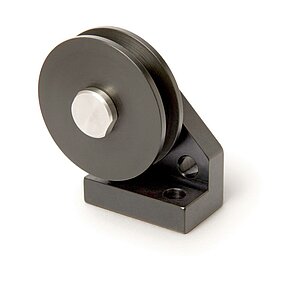

SIKO Global, Poulie de renvoi UR
Poulie de renvoi UR

  • Modifier le sens de mesure. Des poulies de renvoi pourront être montées quand le capteur de déplacement par câble n‘est pas au même niveau que la direction de déroulement du câble

  • Plusieurs poulies de renvoi peuvent être associées

Vers le produit

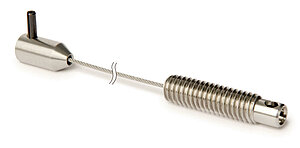

SIKO Global, Prolongement du câble SV
Prolongement du câble SV

  • Prolongement du câble de mesure ou de l‘écart de l‘objet de mesure; toutefois la plage de mesure du codeur n‘est pas plus étendue

  • Montage simple

Vers le produit
SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant,  5 pôles, douille angulaire
83006
Connecteur correspondant, 5 pôles, douille
84109
Connecteur terminaison bus, 5 pôles, broche
82815

Produits comparables

SIKO Global, Capteur de câble SG31NEO
Capteur de câble SG31NEO

  • Mesure linéaire jusqu‘à 3 000 mm

  • Modèle robuste

  • Design extrêmement compact

Vers le produit

Étendue de la livraison

  • SG61NEO
  • Instructions abrégées

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Téléchargement sur les produits qui ne sont plus fabriqués
  • Tutoriels et vidéos
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2025 SIKO GmbH
