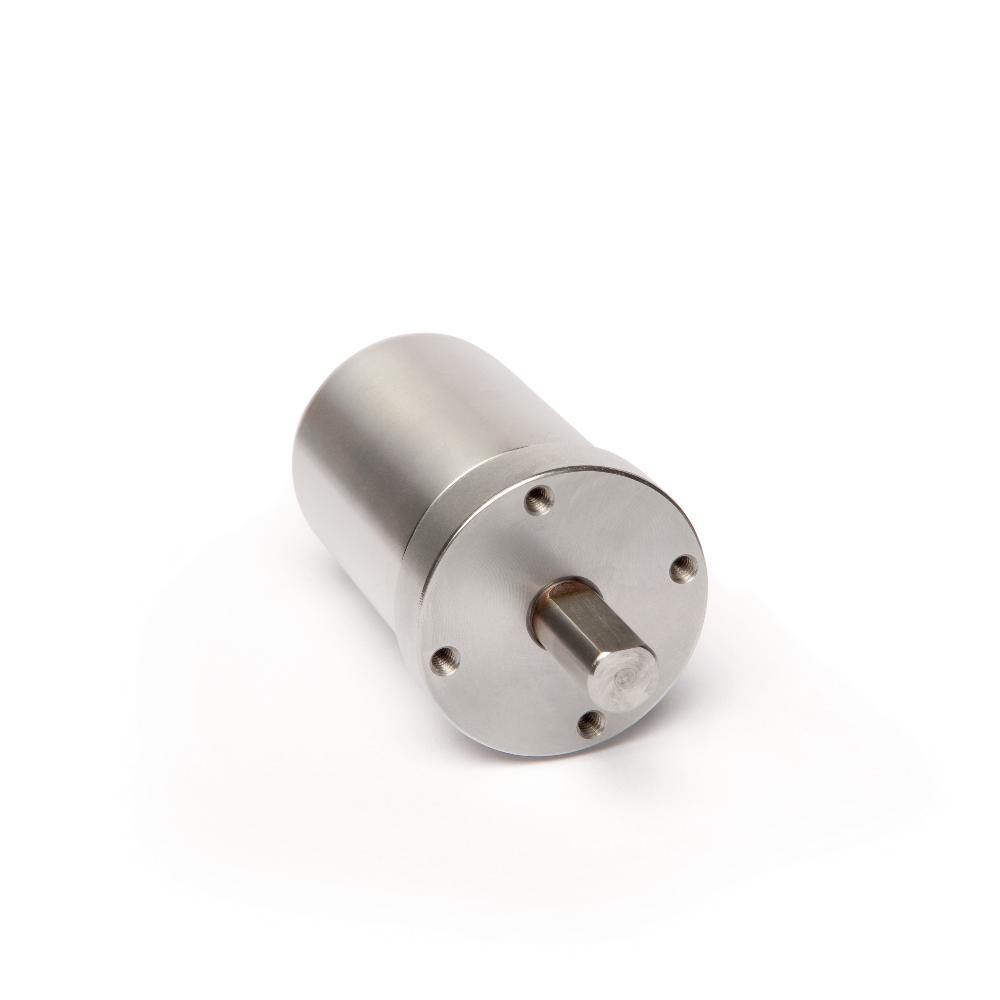

Codeur de valeur absolue WV42HD
Codeur rotatif absolu Heavy Duty![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
Codeur rotatif magnétique absolu multitours, design Heavy Duty enacier inoxydable – sans pile, robuste et flexible. En raison de l’extrême robustesse de son boîtier, de ses roulements spéciaux pour charges radiales et axiales élevées et de sa grande résistance aux influences extérieures, le WV42HD est idéal pour les travaux de mesure exigeants dans le domaine Heavy Duty.
- Heavy Duty Design en acier inox
- Modèle compact (diamètre 42 mm)
- Type de protection IP6K9K, IP68
- Résistant au brouillard salin et aux acides
- Interfaces CANopen, SSI, analogique
- Multiturn sans batterie
- Charge élevée de l'arbre jusqu'à 270 N
- Multi-tours 16 bits (65536 rotation)
- Tour simple 13 bits (8192 rotations)
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.35
 kg
arbre
 acier spécial inoxydable
Bride
 acier spécial inoxydable
Boîtier
 acier spécial inoxydable
Régime
≤12000
 min-1
Couple de démarrage
≤4
 Ncm
 à 25 °C
Contraintes de l'arbre
≤270
 N
 axial
≤270
 N
 radial
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
8 … 32 V CC
4 … 20 mA
Consommation de courant
20
 mA
 @ 24 V (en veille)
4 … 20 mA
Linéarité
0.15
 %
4 … 20 mA
Charge
<500
 Ω
 Rcharge
4 … 20 mA, charge contre GND
Précision
±0.09
 °
tour simple, 4 à 20 mA
Heure d'enclenchement
<500
 ms
4 … 20 mA
Durée de stabilisation
32
 ms
4 … 20 mA
Messwandler, Spannungsausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
8 … 32 V CC
0 … 10 V
Consommation de courant
15
 mA
 typique
0 … 10 V
Linéarité
0.15
 %
0 … 10 V
Charge
>5
 kΩ
 Rcharge
0 … 10 V, charge contre GND
Précision
±0.09
 °
tour simple, 0 à 10 V
Heure d'enclenchement
<500
 ms
0 … 10 V
Durée de stabilisation
32
 ms
0 … 10 V
Schnittstelle CANopen
Caractéristique
Caractéristiques techniques
Complément
Tension de service
9 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
≤1.2
 W
Interface
 selon ISO 11898, isolé galvaniquement
CANopen (DS406)
Adresse
 réglable
par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
≤1
 Mbit/s
Temps de cycle
≥1
 ms
Schnittstelle SSI
Caractéristique
Caractéristiques techniques
Complément
Tension de service
4.5 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
≤1
 W
Cycle SSI entrée
100 kHz … 2 MHz
Interface
 amplificateur de ligne en aval de RS422
Temps de cycle
≥25
 µs
Caractéristique
Caractéristiques techniques
Complément
Résolution
13
 bit
 (sortie analogique)
par plage de mesure programmée
13
 bit
 (tour simple)
sortie courant/tension
12
 bit
 (tour simple)
CANopen, SSI
Plage de mesure
≥11.5
 °
≤1
 rotation(s)
tour simple
≤65536
 rotation(s)
multitours
16
 rotation(s)
réglage usine (multitours)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
Température de stockage
-40 … 85 °C
Humidité relative
98
 %
formation de rosée non admise
CEM
 EN 61000-6-2
résistance aux interférences / nuisances
 EN 61000-6-4
perturbation / émission
Type de protection
 IP68
EN 60529
 IP6K9K
ISO 20653
Résistance aux chocs
≤3000 m/s2, 6 ms
EN 60068-2-27
Résistance aux vibrations
≤300 m/s2, 10 … 1 kHz
EN 60068-2-6
Plus d’informations
affectation des broches
Interface MWI/MWU
Signal |
PIN |
IOUT/UOUT |
1 |
GND |
2 |
+UB |
3 |
Set 2 |
4 |
Set 1 |
5 |
Interface SSI
Signal |
PIN |
GND |
1 |
+UB |
2 |
Cadence+ SSI |
3 |
Cadence- SSI |
4 |
Données+ SSI |
5 |
Données- SSI |
6 |
Entrée de calibrage |
7 |
Sens de rotation |
8 |
Interface CAN
Signal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Interface
CAN
nombre de rotations
1
uniquement SSI ou CAN
uniquement MWI ou MWU
Accessoires
Produits comparables
Étendue de la livraison
- WV42HD
