Codeur de valeur absolue WV36M/CAN

Boîtier métallique avec arbre plein
SIKO Global, Codeur de valeur absolue WV36M/CAN
SIKO Global, Codeur de valeur absolue WV36M/CAN
Codeur rotatif magnétique absolu multitours WV36M/CAN – sans pile, avec interface CANopen ou SAE J1939. Grâce à son double roulement à billes, son faible encombrement et son principe de mesure magnétique exempt d’usure, le WV36M/CAN convient également parfaitement pour les tâches de positionnement en environnement mécanique complexe.
  • Modèle compact (diamètre de 36,5 mm)
  • Interface CANopen (DS406) ou SAE J1939
  • Multiturn sans batterie
  • Double roulement à billes
  • Multiturn 13 bit (8192 rotations)
  • Tour simple 12 bits (4096 pas)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Codeur de valeur absolue WV36M/CAN

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.15 kg
Arbre
acier spécial inoxydable
Bride
aluminium
Boîtier
acier nickelé
Régime
≤12000 min-1
Couple d'inertie
≤30 gcm²
Couple de démarrage
≤3 Ncm à 20 °C
Contraintes de l'arbre
≤40 N axial
≤110 N radial
Caractéristique
Caractéristiques techniques
Complément
Tension de service
9 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
≤1.2 W
Interface
selon ISO 11898, isolé galvaniquement
CANopen (DS406), SAE J1939
Adresse
réglable
par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
≤1 Mbit/s
Temps de cycle
≥1 ms
Caractéristique
Caractéristiques techniques
Complément
Résolution
4096
Plage de déplacement
4096 rotation(s)
8192 rotation(s)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
Température de stockage
-40 … 85 °C
Humidité relative
98 %
formation de rosée non admise
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP65
EN 60529
Résistance aux chocs
≤1000 m/s2, 6 ms
EN 60068-2-27
Résistance aux vibrations
≤100 m/s2, 10 Hz … 1 kHz
EN 60068-2-6

Plus d’informations

affectation des broches

Signal
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Interface

CAN

CAN

CAN

CANopen (DS406)

CAN-J1939

SAE J1939

nombre de rotations

4096

4096

4096

12 bit

8192

13 bit

Type de montage

6/S36

6/S36

6/S36

arbre ø6 mm, bride ø36 mm

6/S58

arbre ø6 mm, bride ø58 mm

10/S36

arbre ø10 mm, bride ø36 mm

Votre clé de commande

WV36M/CAN - CAN - 4096 - 4096 - 6/S36 - M12
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Manuel

PDF

EN
EN

Certificate de conformité EU

PDF

DE | EN | FR

Accessoires

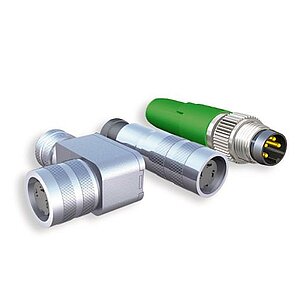

SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit

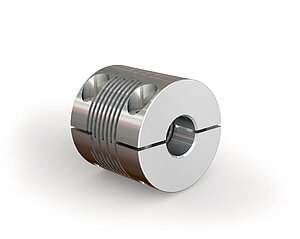

SIKO Global, Accouplement flexible AK18
Accouplement flexible AK18

  • Compensation sans jeu des tolérances mécaniques de fabrication

Vers le produit

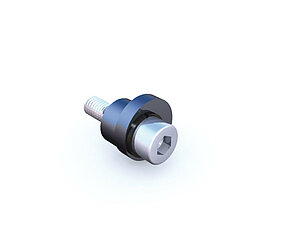

SIKO Global, Servopince SK
Servopince SK

  • Pour fixation simple et sûre des encodeurs à servo-bride

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant,  5 pôles, douille angulaire
83006
Connecteur correspondant, 5 pôles, douille
84109

Produits comparables

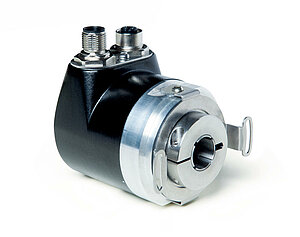

SIKO Global, Codeur de valeur absolue WH58MR
Codeur de valeur absolue WH58MR

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit
SIKO Global, Codeur de valeur absolue WV5800M
Codeur de valeur absolue WV5800M

  • Interface CANopen (DS406) ou SAE J1939

  • Boîtier testé au brouillard salin disponible

  • Compatibilité CEM élevée

Vers le produit
SIKO Global, Codeur de valeur absolue WV58MR-Testprodukt
Codeur de valeur absolue WV58MR-Testprodukt

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit
SIKO Global, Codeur de valeur absolue WV58MR
Codeur de valeur absolue WV58MR

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit

Étendue de la livraison

  • WV36M/CAN
  • Instructions de montage
