Absoluter Drehgeber WV36M/CAN
Metallgehäuse mit Vollwelle![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Magnetisch absoluter Multiturn Drehgeber WV36M/CAN - batterielos, mit CANopen oder SAE J1939 Schnittstelle. Der WV36M/CAN ist dank doppelter Kugellager, kleiner Bauform und verschleißfreiem magnetischen Messprinzip auch für Positionieraufgaben in mechanisch anspruchsvollen Umgebungen bestens geeignet.
- kompakte Bauform (36.5 mm Durchmesser)
- Schnittstelle CANopen (DS406) oder SAE J1939
- Multiturn ohne Batterie
- Doppelte Kugellager
- 13 bit Multiturn (8192 Umdrehungen)
- 12 bit Singleturn (4096 Schritte)
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.15
 kg
Welle
 Edelstahl rostfrei
Flansch
 Aluminium
Gehäuse
 Stahl vernickelt
Drehzahl
≤12000
 min⁻¹
Trägheitsmoment
≤30
 gcm²
Anlaufdrehmoment
≤3
 Ncm
 bei 20 °C
Wellenbelastung
≤40
 N
 axial
≤110
 N
 radial
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 30 V DC
verpolsicher
Leistungsaufnahme
≤1.2
 W
Schnittstelle
 gemäß ISO 11898, galvanisch isoliert
CANopen (DS406), SAE J1939
Adresse
 einstellbar
per SDO oder Layer Setting Service (LSS)
Baudrate
≤1
 Mbit/s
Zykluszeit
≥1
 ms
Merkmal
Technische Daten
Ergänzung
Auflösung
4096

Verfahrbereich
4096
 Umdrehung(en)
8192
 Umdrehung(en)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
98
 %
Betauung nicht zulässig
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-4
Störaussendung / Emission
Schutzart
 IP65
EN 60529
Schockfestigkeit
≤1000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 10 Hz … 1 kHz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Signal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Schnittstelle
CAN
Anzahl Umdrehungen
4096
Montageart
6/S36

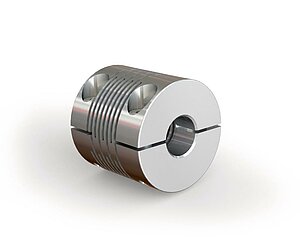

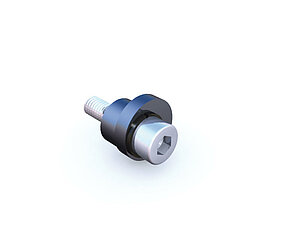

Zubehör

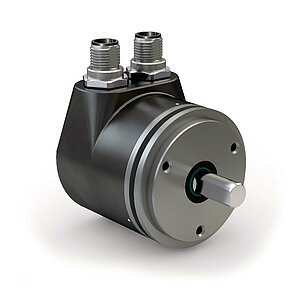

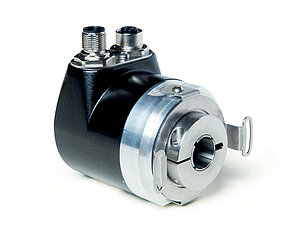

Vergleichbare Produkte
Lieferumfang
- WV36M/CAN
- Montageanleitung
