Absoluter Drehgeber WH58MR
absoluter redundanter Safety Drehgeber![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
Der Drehgeber WH58MR ist ein magnetischer Safety-Drehgeber mit redundanter Positionserfassung und Hohlwelle, welcher speziell für den Einsatz in mobilen Maschinen entwickelt wurde. Er kann in sicherheitskritischen Anwendungen – bis Performance-Level PLd – eingesetzt werden. Durch seinen besonders robusten Aufbau, einer wahlweise redundanten CANopen- oder CANopen Safety Schnittstelle, ist er bestens für den harten Einsatz in mobilen Maschinen geeignet.
- absoluter redundanter Safety Drehgeber
- Schnittstelle CANopen Safety oder CANopen redundant
- einsetzbar in Applikationen bis Performance Level PLd
- Hohlwelle bis ø 15 mm
- Salznebel getestetes Gehäuse verfügbar
- hohe EMV-Verträglichkeit
- Schutzart IP67
- mit PURE.MOBILE Technologie
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Welle
 Edelstahl rostfrei
Flansch
 Aluminium
Gehäuse
 Aluminiumdruckguss
KTL beschichtet
Drehzahl
≤3000
 min⁻¹
Trägheitsmoment
≤110
 gcm²
Anlaufdrehmoment
≤3
 Ncm
 bei 20 °C
Wellenbelastung
≤80
 N
radial
≤40
 N
axial
Kabelmantel
 PVC
Anschlussart E1
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 36 V DC
verpolsicher
Stromaufnahme
20
 mA
 bei 36 V
je Geber
28
 mA
 bei 24 V DC
je Geber
76
 mA
 bei 8 V
je Geber
Leistungsaufnahme
≤800
 mW
ohne Last, je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Statusanzeige
 2x dreifarbige LEDs (rot/grün/gelb)
Gerätestatus/CAN-Status
Belastbarkeit
±60
 V
CAN Schnittstelle
Schnittstelle
 gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 303, CiA 305, CiA 406
 gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen Safety, CiA 301, CiA 303, CiA 305, CiA 406, EN 50325-5
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
Zykluszeit
1.5
 ms
 typisch
Einschaltzeit
<150
 ms
Anschlussart
 1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift (Anschlussart E12E), Feldbus und Versorgung intern verbunden
 2x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift, 1x Buchse (Anschlussart E12), Feldbus und Versorgung intern verbunden
 2x M12-Steckverbinder (A-kodiert)
5-polig, 2x Stift (Anschlussart E12EE), Feldbus und Versorgung getrennt
 offenes Kabelende
Anschlussart E1, Feldbus und Versorgung intern verbunden
Merkmal
Technische Daten
Ergänzung
Abtastung
 magnetisch
Auflösung
14
 bit
Singleturn, 16384 Schritte/Umdrehung
Messbereich
1
 Umdrehung(en)
Singelturn
4096
 Umdrehung(en)
Ausfallrate
206.1
 Jahr(e)
bei 40 °C (MTBF) nach SN 29500
580
 Jahr(e)
bei 60 °C (MTTFd) je Kanal
196
 FIT
bei 60 °C (PFH) 1 FIT = 1.0 E – 09 1/h
Fehleraufdeckung
77
 %
bei 60 °C (DCavg) nach ISO13849-1, Anhang E.2
Zulassung
 E1
UN ECE R10 Genehmigungs-Nr.: E1*10R05/01*8898*00
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
 %
Betauung zulässig
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-4
Störaussendung / Emission
 ISO 7637-1, -2
Transiente Impulse
 ISO / TR 10605
Elektrostatische Entladung (E.S.D)
Schutzart
 IP67
EN 60529
Salznebeltest
 Schärfegrad 3
EN 60068-2-52 (Umgebungsbedingung SN)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks
Vibrationsfestigkeit
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 Achsen, je 10 Zyklen
Mehr Informationen

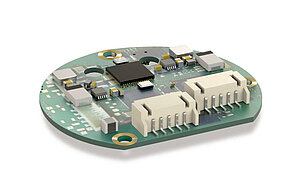

Option, PURE.MOBILE Sensorbaukasten
Neigungssensor
Merkmal |
Technische Daten |
Ergänzung |
Auflösung |
0.01° |
|
Messbereich |
360° |
1 Achse |
±180° |
1 Achse |
|
Genauigkeit |
±0.1° bei 20 °C |
|
±0.8° |
über den gesamten Temperatur- und max. Messbereich |
|
Nullpunktgenauigkeit Drift max. |
±0.02 °/K |
|
Nullpunktgenauigkeit Drift typisch |
±0.008 °/K |
|
Grenzfrequenz |
10 Hz |
|
36 |
42 |
88 |
Anschlussbelegung
E12, E12E, E12EE
Signal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
E1
Signal |
Kabelfarbe E1 |
CAN_GND |
weiß |
+UB |
braun |
GND |
grün |
CAN_H |
gelb |
CAN_L |
grau |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Schnittstelle/
Protokoll
CAN
Anzahl Umdrehungen
1
Hohlwelle/
Durchmesser
10
in mm
Umgebungsbedingung
S
Anschlussart
E1
2x M12, 5-polig A-codiert, Feldbus und Versorgung intern verbunden
1x M12, 5-polig A-codiert, Feldbus und Versorgung intern verbunden
2x M12, 5-polig A-codiert, Feldbus und Versorgung getrennt
Kabellänge
01.0
in m
Option
O
nur bei CANopen, CANopen Safety
Zubehör
Vergleichbare Produkte
Lieferumfang
- WH58MR
- Kurzanleitung
