Encoder assoluto WV36M/CAN
Corpo in metallo ad albero sporgente![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Encoder magnetico assoluto Multiturn WV36M/CAN - senza batterie, con interfaccia CANopen o SAE J1939. Grazie al doppio cuscinetto a sfere, alle dimensioni ridotte ed al principio di misura magnetico non soggetto ad attrito WV36M/CAN si adatta alla perfezione agli interventi di posizionamento in ambienti proibitivi.
- Design compatto (diametro 36.5 mm)
- Interfaccia CANopen (DS406) o SAE J1939
- Multiturn senza batteria
- Doppi cuscinetti a sfere
- 13 bit multiturn (8192 giri)
- 12 bit singleturn (4096 incrementi)
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.15
 kg
albero
 acciaio inossidabile
Flangia
 alluminio
Corpo
 acciaio nichelato
N. di giri
≤12000
 min-1
Momento di inerzia
≤30
 gcm²
Coppia di spunto
≤3
 Ncm
 a 20 °C
Carico gravante sull'albero
≤40
 N
 assiale
≤110
 N
 radiale
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
9 … 30 V DC
protezione da inversione di polarità
Potenza assorbita
≤1.2
 W
Interfaccia
 secondo ISO 11898, con isolamento galvanico
CANopen (DS406), SAE J1939
Indirizzo
 regolabile
tramite SDO o Layer Setting Service (LSS)
Baud rate
≤1
 Mbit/s
Tempo ciclo
≥1
 ms
Caratteristica
Dati tecnici
Integrazione
Risoluzione
4096

Campo di traslazione
4096
 rotaciones
8192
 rotaciones
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
98
 %
condensazione non ammessa
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
 IP65
EN 60529
Resistenza allo shock
≤1000 m/s2, 6 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 10 Hz … 1 kHz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Segnale |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Interfaccia
CAN
numero giri
4096
Tipo di montaggio
6/S36

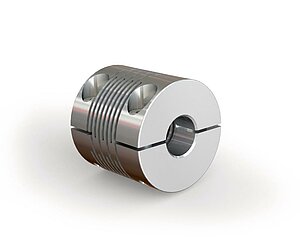

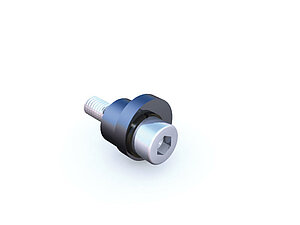

Accessori

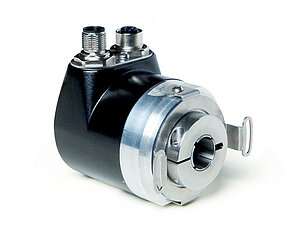

Prodotti simili
Volume di fornitura
- WV36M/CAN
- Istruzioni per il montaggio
