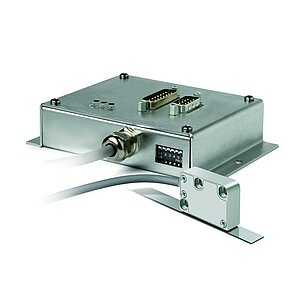

Elettronica di conversione ASA510H
Quasi-assoluta, elettronica di conversione con batteria tampone
- Ripetibilità ±0.005 mm
- Interfaccia SSI o RS485
- Riga graduata MB500/1
- Distanza di lettura ≤2 mm
- Unità compatta, a misurazione assoluta con sensore connesso in modo fisso
- Max. corsa utile ±655 m (RS485)
- Batteria di backup che non necessita di manutenzione
- Opzionale: interfaccia digitale LD
- Opzionale: interfaccia analogica 1 VPP o 2.2 VPP (lunghezza periodo 5 mm)
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Corpo
lamiera di acciaio
elettrozincato
pressogetto di zinco
sensore
Lunghezza cavo
≤6
m
Guaina di protezione per cavi
PVC adatto per catene portacavi
≥1.000.000 con raggio di curvatura = 8x ø diametro cavo e 20 °C
Velocità di traslazione
|
Velocità di traslazione Vmax [m/s] |
||||||
|
Risoluzione [µm] |
1 |
4.00 |
1.60 |
0.72 |
0.32 |
0.12 |
|
5 |
8.00 |
8.00 |
3.60 |
1.60 |
0.62 |
|
|
10 |
8.00 |
8.00 |
7.20 |
3.20 |
1.25 |
|
|
12.5 |
8.00 |
8.00 |
8.00 |
4.00 |
1.60 |
|
|
Distanza impulsi [μs] |
0.2 |
0.5 |
1.1 |
2.5 |
6.3 |
|
|
Frequenza di conteggio [kHz] |
1250.00 |
500.00 |
230.00 |
100.00 |
40.00 |
|
|
6 |
2 |
3 |
3 |
3 |
3 |
3 |
Nota
L‘elettronica di conversione interna può generare impulsi di conteggio veloci la cui lunghezza è limitata dalla distanza degli impulsi. L‘elettronica successiva dovrà essere regolata di conseguenza. Selezionare eventualmente prima la distanza degli impuls
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
Corrente assorbita
<150
mA
Durata batteria
10
Anno/i
a TU = 20 °C
come da specifica del produttore
Caratteristica
Dati tecnici
Integrazione
Risoluzione
5
µm
,
10
SSI, selezionabile tramite DIP switch
Precisione di sistema
±(0.025 + 0.01 x L) mm, L in m
a TU = 20 °C
L = lunghezza per metro iniziato
Ripetibilità
±1
Incremento(i)
(5 µm / 10 µm)
Range di misura
±655000
mm
Velocità di traslazione
≤5
m/s
valore assoluto SSI
≤8
m/s
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 60 °C
Temperatura di stoccaggio
-20 … 70 °C
Umidità relativa dell'aria
≤95
%
elettronica di conversione, condensazione non ammessa
≤100
%
sensore, condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP20
EN 60529 (elettronica di conversione)
IP67
EN 60529 (Sensore)
Ulteriori informazioni
piedinatura
Connettore maschio X1
|
SSI |
PIN |
|
nc |
1 |
|
nc |
2 |
|
+24 V DC |
3 |
|
0 V |
4 |
|
nc |
5 |
|
nc |
6 |
|
SSI_DATA |
7 |
|
/SSI_DATA |
8 |
|
nc |
9 |
|
nc |
10 |
|
nc |
11 |
|
SSI_GND |
12 |
|
nc |
13 |
|
SSI_CLK |
14 |
|
/SSI_CLK |
15 |
Connettore maschio X2
|
RS485 |
RS485 + LD |
PIN |
|
nc |
A |
1 |
|
nc |
B |
2 |
|
nc |
nc |
3 |
|
+24 V DC |
+24 V DC |
4 |
|
0 V |
0 V |
5 |
|
nc |
/A |
6 |
|
nc |
/B |
7 |
|
DÜA |
DÜA |
8 |
|
DÜB |
DÜB |
9 |
Connettore maschio X3
|
1 VSS |
PIN |
|
"sen " |
1 |
|
/sen |
2 |
|
cos |
3 |
|
nc |
4 |
|
nc |
5 |
|
nc |
6 |
|
ANA_GND |
7 |
|
/cos |
8 |
|
nc |
9 |
Istruzioni di montaggio
|
A, distanza di lettura sensore/banda |
≤2 mm |
|
B, spostamento laterale |
±1 mm |
|
C, disassamento |
±3° |
|
D, inclinazione longitudinale |
±2° |
|
E, inclinazione laterale |
±2° |
Rappresentazione simbolica
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Lunghezza cavo
01.0
01.0
06.0 m, ad incrementi di 1 m
interfaccia digitale
LD
risoluzione digitale
1
in µm
Distanza impulsi
0.2
in µs
Interfaccia analogica
1Vss
Volume di fornitura
- ASA510H
- Materiale per messa a terra
- Informazione utente
- Set di fissaggio sensore
