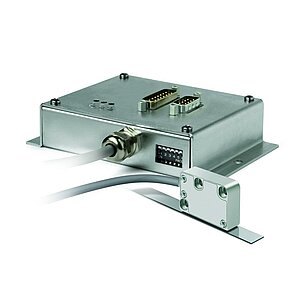

Auswerteelektronik ASA510H
quasi-absolut, batteriegepufferte Auswerteelektronik
- Wiederholgenauigkeit ±0.005 mm
- Schnittstelle SSI oder RS485
- Maßstab MB500/1
- Leseabstand ≤2 mm
- kompakte, absolut messende Einheit mit fest angeschlossenem Sensor
- max. Messlänge ±655 m (RS485)
- wartungsfreie Backup Batterie
- optional: digitale LD Schnittstelle
- optional: analoge 1 VSS oder 2.2 VSS Schnittstelle (Periodenlänge 5 mm)
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Stahlblech
elektrolytisch verzinkt
Zinkdruckguss
Sensor
Kabellänge
≤6
m
Kabelmantel
PVC schleppkettentauglich
≥1.000.000 bei Biegeradius = 8x Kabel-ø und 20 °C
Verfahrgeschwindigkeit
|
Verfahrgeschwindigkeit Vmax [m/s] |
||||||
|
Auflösung [µm] |
1 |
4.00 |
1.60 |
0.72 |
0.32 |
0.12 |
|
5 |
8.00 |
8.00 |
3.60 |
1.60 |
0.62 |
|
|
10 |
8.00 |
8.00 |
7.20 |
3.20 |
1.25 |
|
|
12.5 |
8.00 |
8.00 |
8.00 |
4.00 |
1.60 |
|
|
Pulsabstand [μs] |
0.2 |
0.5 |
1.1 |
2.5 |
6.3 |
|
|
Zählfrequenz [kHz] |
1250.00 |
500.00 |
230.00 |
100.00 |
40.00 |
|
|
6 |
2 |
3 |
3 |
3 |
3 |
3 |
Hinweis
Die interne Auswerteelektronik kann schnelle Zählimpulse erzeugen, deren Länge durch den Pulsabstand begrenzt ist. Die Folgeelektronik muss entsprechend abgestimmt sein. Ggf. Pulsabstand vorab auswählen.
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
verpolsicher
Stromaufnahme
<150
mA
Lebensdauer Batterie
10
Jahr(e)
bei TU = 20 °C
gemäß Hersteller Spezifikation
Merkmal
Technische Daten
Ergänzung
Auflösung
5
µm
,
10
SSI, per DIP-Schalter auswählbar
Systemgenauigkeit
±(0.025 + 0.01 x L) mm, L in m
bei TU = 20 °C
L = Länge pro angefangenem Meter
Wiederholgenauigkeit
±1
Inkrement(e)
(5 µm / 10 µm)
Messbereich
±655000
mm
Verfahrgeschwindigkeit
≤5
m/s
Absolutwert SSI
≤8
m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 60 °C
Lagertemperatur
-20 … 70 °C
relative Luftfeuchtigkeit
≤95
%
Auswerteelektronik, Betauung nicht zulässig
≤100
%
Sensor, Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP20
EN 60529 (Auswerteelektronik)
IP67
EN 60529 (Sensor)
Mehr Informationen
Anschlussbelegung
Stecker X1
|
SSI |
PIN |
|
nc |
1 |
|
nc |
2 |
|
+24 V DC |
3 |
|
0 V |
4 |
|
nc |
5 |
|
nc |
6 |
|
SSI_DATA |
7 |
|
/SSI_DATA |
8 |
|
nc |
9 |
|
nc |
10 |
|
nc |
11 |
|
SSI_GND |
12 |
|
nc |
13 |
|
SSI_CLK |
14 |
|
/SSI_CLK |
15 |
Stecker X2
|
RS485 |
RS485 + LD |
PIN |
|
nc |
A |
1 |
|
nc |
B |
2 |
|
nc |
nc |
3 |
|
+24 V DC |
+24 V DC |
4 |
|
0 V |
0 V |
5 |
|
nc |
/A |
6 |
|
nc |
/B |
7 |
|
DÜA |
DÜA |
8 |
|
DÜB |
DÜB |
9 |
Stecker X3
|
1 VSS |
PIN |
|
sin |
1 |
|
/sin |
2 |
|
cos |
3 |
|
nc |
4 |
|
nc |
5 |
|
nc |
6 |
|
ANA_GND |
7 |
|
/cos |
8 |
|
nc |
9 |
Montagehinweis
|
A, Leseabstand Sensor/Band |
≤2 mm |
|
B, seitlicher Versatz |
±1 mm |
|
C, Fluchtungsfehler |
±3° |
|
D, Längsneigung |
±2° |
|
E, Seitenneigung |
±2° |
Darstellung symbolisch
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Kabellänge
01.0
01.0
06.0 m, in 1 m Schritten
Schnittstelle digital
LD
Auflösung digital
1
in µm
Pulsabstand
0.2
in µs
Schnittstelle analog
1Vss
Lieferumfang
- ASA510H
- Erdungsmaterial
- Benutzerinformation
- Sensorbefestigungsset
