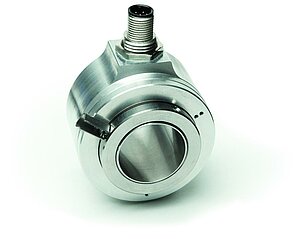

Trasduttore incrementale IH5815
Encoder ottico standard robusto, albero cavo
Il trasduttore ad albero cavo incrementale, dalla struttura estremamente compatta, rappresenta l'encoder standard per ogni occasione. Dotato di un albero cavo continuo fino a 15 mm, un assetto di cuscinetti robustissimo, nonché un elevato grado di protezione fino a IP66/IP67, si adatta perfettamente ad ogni impiego.
- Risoluzione max. 5000 impulsi/giro
- Albero cavo passante con ø fino a max. 15 mm
- Assetto di cuscinetti robustissimo
- Temperatura di lavoro -40 … 85 °C
- Elevata resistenza agli urti ed alle vibrazioni
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.4
kg
albero
acciaio inossidabile
Corpo
pressogetto
N. di giri
≤12000
min-1
IP65
≤6000
min-1
IP65 funzionamento continuo
≤6000
min-1
IP66/IP67
≤3000
min-1
IP66/IP67 funzionamento continuo
Momento di inerzia
~6 x 10-6 kgm2
Coppia di spunto
<0.01
Nm
a 20 °C
IP65
<0.05
Nm
a 20 °C
IP66/IP67
Carico gravante sull'albero
100
N
radiale
50
N
assiale
Guaina di protezione per cavi
PVC
~ø6.7 mm
Raggio di curvatura
75
mm
statico
110
mm
dinamico
Ausgangsschaltung PP
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10 … 30 V DC
protetto da inversione di polarità, l'alimentatore utilizzato è conforme alla classe 2 (UL 1310)
Corrente assorbita
50
mA
tipico
≤100 mA (senza carico)
Livello del segnale in uscita high
≥UB - 1.0 V
con protezione contro i cortocircuiti
Livello del segnale in uscita low
≤0.5
V
con protezione contro i cortocircuiti
Frequenza degli impulsi
≤300
kHz
Carico
±20
mA
max. amm.
Tipo di connessione
1 connettore M12
a 5 poli, 1 connettore maschio
Ausgangsschaltung OP
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10 … 30 V DC
protetto da inversione di polarità, l'alimentatore utilizzato è conforme alla classe 2 (UL 1310)
Corrente assorbita
50
mA
tipico
≤100 mA (senza carico)
Livello del segnale in uscita high
≥UB - 1.0 V
con protezione contro i cortocircuiti
Livello del segnale in uscita low
≤0.5
V
con protezione contro i cortocircuiti
Frequenza degli impulsi
≤300
kHz
Carico
±20
mA
max. amm.
Tipo di connessione
estremità del cavo aperta
1 connettore M23
a 12 poli, 1 connettore maschio
Ausgangsschaltung LD
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
5 … 30 V DC
protetto da inversione di polarità, l'alimentatore utilizzato è conforme alla classe 2 (UL 1310)
Corrente assorbita
40
mA
tipico
≤90 mA (senza carico)
Livello del segnale in uscita high
≥2.5
V
protezione da cortocircuiti, non in caso di tensione di esercizio
Livello del segnale in uscita low
≤0.5
V
protezione da cortocircuiti, non in caso di tensione di esercizio
Frequenza degli impulsi
≤300
kHz
Carico
±20
mA
max. amm.
Tipo di connessione
estremità del cavo aperta
1 connettore M23
a 12 poli, 1 connettore maschio
Rappresentazione grafica del segnale
Caratteristica
Dati tecnici
Integrazione
Omologazione
UL
UL 61010-1, file n. E503367
Kenndaten funktionale Sicherheit
Caratteristica
Dati tecnici
Integrazione
MTTFd
61.7
Anno/i
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 85 °C
connettore
-30 … 85 °C
posa cavi statica
-20 … 85 °C
posa cavi dinamica
CEM
EN 61326-1
esigenze di immunità nell'industria
Disposizione di sicurezza
UL 61010-1
uso interno, possibile uso esterno, non previsto per radiazioni UV dirette.
Grado di protezione
IP65, IP66/IP67
EN 60529 (grado di protezione non testato da UL)
Resistenza allo shock
3000 m/s2, 6 ms
EN 60068-2-27
Resistenza alle vibrazioni
300 m/s2, 10 … 2000 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Circuito di uscita LD, PP, OP
|
Segnale OP, LD |
"Segnale PP " |
Colore cavo E1 |
|
/B |
nc |
rosa |
|
+SUB (Linea Sense) |
+SUB (Linea Sense) |
rossoblu |
|
0 |
0 |
blu |
|
/0 |
nc |
rosso |
|
A |
A |
verde |
|
/A |
nc |
giallo |
|
B |
B |
grigio |
|
GND |
GND |
bianco |
|
SGND (linea Sense) |
SGND (linea Sense) |
grigio-rosa |
|
+UB |
+UB |
marrone |
Circuito di uscita PP
|
Segnale |
PIN E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
Circuito di uscita LD, OP
|
Segnale |
PIN E2 |
|
/B |
1 |
|
+SUB (Linea Sense) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
GND |
10 |
|
SGND (linea Sense) |
11 |
|
+UB |
12 |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
impulsi/
giro
50
Tipo di connessione
E1
tangenziale, solo per OP, LD
radiale, solo per OP, LD
radiale, solo per PP
Lunghezza cavo
01.0
in m
solo per E1
solo per E2
Circuito di uscita
PP
albero cavo/
diametro
6
in mm
Grado di protezione
IP65

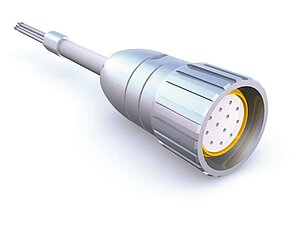

Accessori

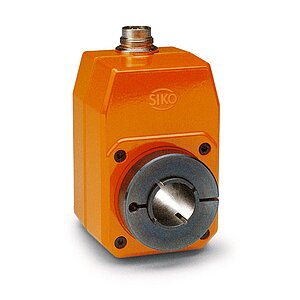

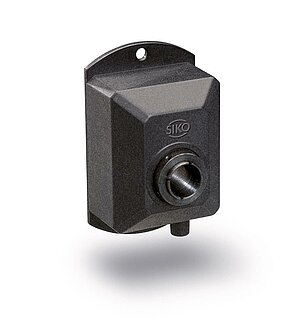

Prodotti simili
Volume di fornitura
- IH5815
- Guida all’uso
