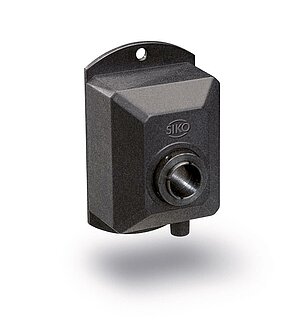

增量式编码器 IH5815
坚固的光学标准旋转编码器，空心轴
极其紧凑的增量式空心轴编码器是一种用于所有情况的标准旋转编码器。通过它最大15毫米的通孔空心轴和极其坚固的轴承结构以及最高为IP66/IP67 的防护等级能够满足各种应用。
- 分辨率最大为 5000 脉冲/转
- 通孔空心轴最大直径可达 15 mm
- 坚固的轴承结构
- -40 °C 至 85 °C 运行工作温度
- 高抗震和抗冲击性
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.4
kg
轴
不锈钢
外壳
压铸
转速
≤12000
min-1
IP65
≤6000
min-1
IP65 连续运行
≤6000
min-1
IP66/IP67
≤3000
min-1
IP66/IP67 连续运行
转动惯量
~6 x 10-6 kgm2
启动扭矩
<0.01
Nm
在 20 °C 时
IP65
<0.05
Nm
在 20 °C 时
IP66/IP67
轴负载
100
N
径向
50
N
轴方向
电缆护套
聚氯乙烯
~ø6.7 mm
电缆曲率半径
75
mm
静态的
110
mm
动态的
Ausgangsschaltung PP
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护，所用适配器符合等级 2 (UL 1310)
电流消耗
50
mA
典型式
≤100 mA (无负载)
高的输出信号电平
≥UB - 1.0 V
短路保护
低的输出信号电平
≤0.5
V
短路保护
脉冲频率
≤300
kHz
负载
±20
mA
最大允许
连接方式
1 个 M12 插拔连接器
5 针, 1 个插头
Ausgangsschaltung OP
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护，所用适配器符合等级 2 (UL 1310)
电流消耗
50
mA
典型式
≤100 mA (无负载)
高的输出信号电平
≥UB - 1.0 V
短路保护
低的输出信号电平
≤0.5
V
短路保护
脉冲频率
≤300
kHz
负载
±20
mA
最大允许
连接方式
开放的电缆末端

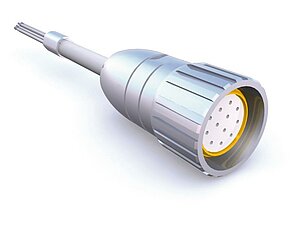

1个 M23 插拔连接器
12 针, 1 个插头
Ausgangsschaltung LD
特征
技术数据
内容补充
工作电压
5 … 30 V DC
反极性保护，所用适配器符合等级 2 (UL 1310)
电流消耗
40
mA
典型式
≤90 mA (无负载)
高的输出信号电平
≥2.5
V
短路保护, 不针对运行电压
低的输出信号电平
≤0.5
V
短路保护, 不针对运行电压
脉冲频率
≤300
kHz
负载
±20
mA
最大允许
连接方式
开放的电缆末端
1个 M23 插拔连接器
12 针, 1 个插头
信号图
特征
技术数据
内容补充
许可
UL
UL 61010-1, 文件号 E503367
Kenndaten funktionale Sicherheit
特征
技术数据
内容补充
MTTFd
61.7
年份(s)
特征
技术数据
内容补充
环境温度
-40 … 85 °C
插头
-30 … 85 °C
静态布线
-20 … 85 °C
动态的布线
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业
安全条例
UL 61010-1
室内使用，也可室外使用，不适用于直接紫外线辐射下。
防护等级
IP65, IP66/IP67
按照 EN 60529 标准 (防护等级未经 UL 检验）
耐冲击性
3000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
300 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
输出电路方式 LD、PP、OP
|
信号 OP, LD |
"信号 PP " |
电缆颜色 E1 |
|
/B |
nc |
粉红色 |
|
+SUB (感应器引线) |
+SUB (感应器引线) |
红蓝色 |
|
0 |
0 |
蓝色 |
|
/0 |
nc |
红色 |
|
A |
A |
绿色 |
|
/A |
nc |
黄色 |
|
B |
B |
灰色 |
|
GND |
GND |
白色 |
|
SGND (感应器缆线) |
SGND (感应器缆线) |
灰粉色 |
|
+UB |
+UB |
棕色 |
输出电路 PP
|
信号符标 |
针数 E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
输出电路方式 LD、OP
|
信号符标 |
针数 E2 |
|
/B |
1 |
|
+SUB (感应器引线) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
"整合规范文档 " |
10 |
|
SGND (感应器缆线) |
11 |
|
+UB |
12 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
脉冲/
转
50
连接方式
E1
切向的, 只在 OP, LD
径向的， 只在OP, LD
径向的, 只在 PP
电缆长度
01.0
单位为米
仅于 E1
只在 E2
输出电路
PP
空心轴/
直径
6
单位 mm
防护等级
IP65
供货范围
- IH5815
- 快速参考指南
