增量式编码器 IH5828
光学旋转编码器,大空心轴,小型结构![](/fileadmin/_processed_/e/d/csm_CULUS_354e9e12a8.jpg)
如果大尺寸空心轴要求高性能时, IH5828是最佳的旋转编码器。光学增量式旋转编码器IH5828可用于最大直径达28毫米的空心轴。最佳的结构设计和成本优化的设计使该旋转编码器成为用于大尺寸空心轴的标准编码器。
- 分辨率最大为 5000 脉冲/转
- 通孔空心轴最大直径可达 28 mm
- M12 或者电缆接头
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.4
 kg
轴
 钢
外壳
 铝
转速
≤2500
 min-1
转动惯量
~3.5 x 10-6 kgm2
启动扭矩
<0.1
 Nm
 在 20 °C 时
电缆护套
 聚氯乙烯
直接 4.5 mm
电缆曲率半径
27
 mm
静态的
68
 mm
动态的
Ausgangsschaltung OP
特征
技术数据
内容补充
工作电压
8 … 30 V DC
反极性保护,所用适配器符合等级 2 (UL 1310)
电流消耗
40
 mA
 典型式
≤100 mA (无负载)
高的输出信号电平
 ≥UB - 3.0 V
短路保护
低的输出信号电平
≤2.5
 V
短路保护
脉冲频率
≤200
 kHz
负载
±40
 mA
最大允许
连接方式
 开放的电缆末端
 1 个 M12 插拔连接器
8 针, 1 个插头
Ausgangsschaltung LD5
特征
技术数据
内容补充
工作电压
5
 V DC
反极性保护,所用适配器符合等级 2 (UL 1310)
电流消耗
40
 mA
 典型式
≤90 mA (无负载)
高的输出信号电平
≥2.5
 V
短路保护
低的输出信号电平
≤0.5
 V
短路保护
脉冲频率
≤300
 kHz
负载
±20
 mA
最大允许
连接方式
 开放的电缆末端
 1 个 M12 插拔连接器
8 针, 1 个插头
信号图
特征
技术数据
内容补充
许可
 UL
UL 61010-1, 文件号 E503367
Kenndaten funktionale Sicherheit
特征
技术数据
内容补充
MTTFd
63.4
 年份(s)
特征
技术数据
内容补充
环境温度
-20 … 70 °C
 在转速 ≤2000 min -1 时
-20 … 60 °C
 在转速 ≤2500 min -1 时
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-3 标准
干扰发射 / 放射量
安全条例
 UL 61010-1
室内使用,也可室外使用,不适用于直接紫外线辐射下。
防护等级
 IP64
按照 EN 60529 标准 (防护等级未经 UL 检验)
耐冲击性
1000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
信号符标 |
E1 |
E12 |
GND |
白色 |
1 |
+UB |
棕色 |
2 |
A |
绿色 |
3 |
/A |
黄色 |
4 |
B |
灰色 |
5 |
/B |
粉红色 |
6 |
0 |
蓝色 |
7 |
/0 |
红色 |
8 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
脉冲/
转
50
连接方式
E1
电缆长度
01.0
单位为米
仅于 E1
只在 E1
输出电路
OP
空心轴/
直径
16
单位 mm

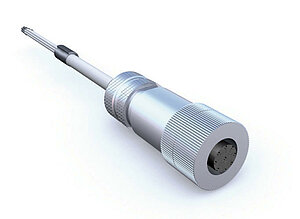

附件
类似产品
供货范围
- IH5828
- 快速参考指南
