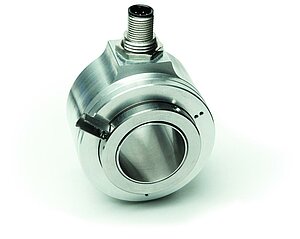

增量式编码器 IG07
带贯通空心轴的压铸锌外壳
IG07是带空心轴的坚固的增量式编码器，在恶劣的工作环境下几乎坚不可摧。
- 最大分辨率为 1024 脉冲/转
- 通孔空心轴直径可达 20 毫米
- 压铸锌材质的外壳
- 载高负荷轴，径向为 5600 N, 轴向为 1400 N
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术制图
技术数据
机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~0.75
kg
轴
钢材发蓝处理
外壳
锌, 压铸
转速
≤6000
min-1
IP64
≤3000
min-1
IP65
转动惯量
~28.5 x 10-6 kgm2
轴规格 W01
~58.5 x 10-6 kgm2
轴规格 W02
启动扭矩
≤6
Ncm
在 20 °C 时
IP64
≤10
Ncm
在 20 °C 时
IP65
轴负载
1400
N
轴方向
5600
N
径向
电缆护套
聚氯乙烯
Ausgangsschaltung PP
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护
电流消耗
40
mA
典型式
无负载 (输出信号 AB0)
高的输出信号电平
UB -2 V
低的输出信号电平
≤1
V
在 40 mA 时
脉冲频率
≤80
kHz
相位
90° ±30°
负载
±40
mA
短路保护
最大允许
Ausgangsschaltung OP
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护
电流消耗
40
mA
典型式
无负载 (输出信号 AB0)
高的输出信号电平
UB -2 V
低的输出信号电平
≤1
V
在 40 mA 时
脉冲频率
≤80
kHz
相位
90° ±30°
负载
±40
mA
短路保护
最大允许
Ausgangsschaltung LD
特征
技术数据
内容补充
工作电压
5 V DC ±5 %
无反极性保护
电流消耗
40
mA
典型式
无负载 (输出信号 AB0)
输出信号电平
RS422 A 专用
脉冲频率
≤50
kHz
相位
90° ±30°
负载
±40
mA
短路保护
最大允许
Ausgangsschaltung LD24
特征
技术数据
内容补充
工作电压
10 … 30 V DC
无反极性保护
电流消耗
40
mA
典型式
无负载 (输出信号 AB0)
输出信号电平
RS422 A 专用
脉冲频率
≤50
kHz
相位
90° ±30°
负载
±40
mA
短路保护
最大允许
信号图
特征
技术数据
内容补充
环境温度
0 … 60 °C
储存温度
-20 … 85 °C
防护等级
IP64, IP65
按照 EN 60529 标准
耐冲击性
2000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
100 m/s2, 50 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
输出电路 PP
|
信号符标 |
E1 |
EX, E3, E4 |
|
GND |
灰色 |
1 |
|
A |
黄色 |
2 |
|
B |
白色 |
3 |
|
0/I |
绿色 |
4 |
|
+UB |
棕色 |
5 |
|
nc |
6 |
|
|
nc |
7 |
输出电路 OP
|
信号符标 |
E1 |
EX, E3, E4 |
|
GND |
灰色 |
1 |
|
A |
黄色 |
2 |
|
B |
白色 |
3 |
|
nc |
4 |
|
|
+UB |
棕色 |
5 |
|
/A |
粉红色 |
6 |
|
/B |
蓝色 |
7 |
输出电路方式 OP 输出信号 AB0
|
信号符标 |
E1 |
EX, E3, E4 |
|
A |
黄色 |
A |
|
B |
白色 |
B |
|
0 |
绿色 |
C |
|
/A |
粉红色 |
D |
|
/B |
蓝色 |
E |
|
I |
紫色 |
F |
|
GND |
灰色 |
G |
|
GND |
黑色 |
H |
|
+UB |
棕色 |
J |
|
+UB |
红色 |
K |
|
nc |
L |
|
|
nc |
M |
输出电路方式 LD、 LD24
|
信号符标 |
E1 |
EX, E3, E4 |
|
A |
黄色 |
A |
|
/A |
绿色 |
B |
|
GND |
灰色 |
C |
|
+UB |
粉红色 |
D |
|
B |
白色 |
E |
|
/B |
棕色 |
F |
|
+SUB nur bei LD5 |
红色 |
G |
|
SGND nur bei LD5 |
蓝色 |
H |
|
0 |
红蓝色 |
J |
|
0 |
灰粉色 |
K |
|
GND |
黑色 |
L |
|
+UB |
紫色 |
M |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
输出信号
AXX
脉冲/
转
1
连接方式
EX
电缆长度
00.5
02.0
50 m, 最小增量 0.1 m
安装方式
1
输出电路
PP
轴结构设计/
直径
W01
球轴承和止动螺钉
球轴承和止动螺钉
球轴承和止动螺钉
球轴承和止动螺钉
球轴承和止动螺钉
球轴承和夹环
球轴承和夹环
存储方式
MS
供货范围
- IG07
