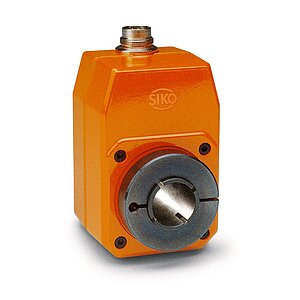

Inkrementalgeber IH5828
optischer Drehgeber, große Hohlwelle, kleine Bauform![](/fileadmin/_processed_/e/d/csm_CULUS_354e9e12a8.jpg)
Wenn große Hohlwellen große Leistungen fordern ist der IH5828 der optimale Drehgeber. Der optische inkrementelle Drehgeber IH5828 hat bei optimierter Baugröße Hohlwelle bis zu 28 mm verfügbar. Optimale Bauform und kostenoptimiertes Design machen den Drehgeber zum Standardgeber für große Hohlwellen
- Auflösung max. 5000 Impulse/Umdrehung
- durchgehende Hohlwelle bis max. ø28 mm
- M12 oder Kabelanschluss
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.4
 kg
Welle
 Stahl
Gehäuse
 Aluminium
Drehzahl
≤2500
 min⁻¹
Trägheitsmoment
~3.5 x 10-6 kgm2
Anlaufdrehmoment
<0.1
 Nm
 bei 20 °C
Kabelmantel
 PVC
ø4.5 mm
Biegeradius Kabel
27
 mm
statisch
68
 mm
dynamisch
Ausgangsschaltung OP
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
40
 mA
 typisch
≤100 mA (ohne Last)
Ausgangssignalpegel high
 ≥UB - 3.0 V
kurzschlussfest
Ausgangssignalpegel low
≤2.5
 V
kurzschlussfest
Impulsfrequenz
≤200
 kHz
Last
±40
 mA
max. zul.
Anschlussart
 offenes Kabelende
 1x M12-Steckverbinder
8-polig, 1x Stift
Ausgangsschaltung LD5
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
5
 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
40
 mA
 typisch
≤90 mA (ohne Last)
Ausgangssignalpegel high
≥2.5
 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5
 V
kurzschlussfest
Impulsfrequenz
≤300
 kHz
Last
±20
 mA
max. zul.
Anschlussart
 offenes Kabelende
 1x M12-Steckverbinder
8-polig, 1x Stift
Signalbild
Merkmal
Technische Daten
Ergänzung
Zulassung
 UL
UL 61010-1, File Nr. E503367
Kenndaten funktionale Sicherheit
Merkmal
Technische Daten
Ergänzung
MTTFd
63.4
 Jahr(e)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 70 °C
 bei Drehzahl ≤2000 min -1
-20 … 60 °C
 bei Drehzahl ≤2500 min -1
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-3
Störaussendung / Emission
Sicherheitsbestimmung
 UL 61010-1
Innenanwendung, Außenanwendung möglich, nicht für direkte UV-Einstrahlung vorgesehen.
Schutzart
 IP64
EN 60529 (Schutzart nicht untersucht durch UL)
Schockfestigkeit
1000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
100 m/s2, 10 … 2000 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Signal |
E1 |
E12 |
GND |
weiß |
1 |
+UB |
braun |
2 |
A |
grün |
3 |
/A |
gelb |
4 |
B |
grau |
5 |
/B |
rosa |
6 |
0 |
blau |
7 |
/0 |
rot |
8 |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Impulse/
Umdrehung
50
Anschlussart
E1
Kabellänge
01.0
in m
nur bei E1
nur bei E12
Ausgangsschaltung
OP
Hohlwelle/
Durchmesser
16
in mm

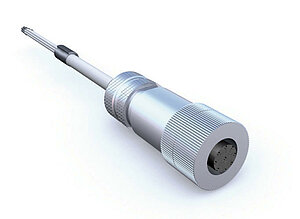

Zubehör
Vergleichbare Produkte
Lieferumfang
- IH5828
- Kurzanleitung
