Inkrementalgeber IH5815
robuster optischer Standard Drehgeber, Hohlwelle
Der äußerst kompakte inkrementelle Hohlwellengeber ist der Standard Drehgeber für alle Fälle. Mit einer durchgehenden Hohlwelle von bis zu 15 mm einem äußerst robusten Lageraufbau sowie der hohen Schutzart von bis zu IP66/IP67 fühlt er sich in jeder Anwendung wohl.
- Auflösung max. 5000 Impulse/Umdrehung
- durchgehende Hohlwelle bis max. ø15 mm
- robuster Lageraufbau
- -40 … 85 °C Arbeitstemperatur
- hohe Schock- und Vibrationsfestigkeit
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.4
kg
Welle
Edelstahl rostfrei
Gehäuse
Druckguss
Drehzahl
≤12000
min⁻¹
IP65
≤6000
min⁻¹
IP65 Dauerbetrieb
≤6000
min⁻¹
IP66/IP67
≤3000
min⁻¹
IP66/IP67 Dauerbetrieb
Trägheitsmoment
~6 x 10-6 kgm2
Anlaufdrehmoment
<0.01
Nm
bei 20 °C
IP65
<0.05
Nm
bei 20 °C
IP66/IP67
Wellenbelastung
100
N
radial
50
N
axial
Kabelmantel
PVC
~ø6.7 mm
Biegeradius Kabel
75
mm
statisch
110
mm
dynamisch
Ausgangsschaltung PP
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
50
mA
typisch
≤100 mA (ohne Last)
Ausgangssignalpegel high
≥UB - 1.0 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5
V
kurzschlussfest
Impulsfrequenz
≤300
kHz
Last
±20
mA
max. zul.
Anschlussart
1x M12-Steckverbinder
5-polig, 1x Stift
Ausgangsschaltung OP
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
50
mA
typisch
≤100 mA (ohne Last)
Ausgangssignalpegel high
≥UB - 1.0 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5
V
kurzschlussfest
Impulsfrequenz
≤300
kHz
Last
±20
mA
max. zul.
Anschlussart
offenes Kabelende
1x M23-Steckverbinder
12-polig, 1x Stift
Ausgangsschaltung LD
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
5 … 30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
40
mA
typisch
≤90 mA (ohne Last)
Ausgangssignalpegel high
≥2.5
V
kurzschlussfest, nicht gegen UB
Ausgangssignalpegel low
≤0.5
V
kurzschlussfest, nicht gegen UB
Impulsfrequenz
≤300
kHz
Last
±20
mA
max. zul.
Anschlussart
offenes Kabelende
1x M23-Steckverbinder
12-polig, 1x Stift
Signalbild
Merkmal
Technische Daten
Ergänzung
Zulassung
UL
UL 61010-1, File Nr. E503367
Kenndaten funktionale Sicherheit
Merkmal
Technische Daten
Ergänzung
MTTFd
61.7
Jahr(e)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Stecker
-30 … 85 °C
statische Kabelverlegung
-20 … 85 °C
dynamische Kabelverlegung
EMV
EN 61326-1
Immunitätsanforderung Industrie
Sicherheitsbestimmung
UL 61010-1
Innenanwendung, Außenanwendung möglich, nicht für direkte UV-Einstrahlung vorgesehen.
Schutzart
IP65, IP66/IP67
EN 60529 (Schutzart nicht untersucht durch UL)
Schockfestigkeit
3000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
300 m/s2, 10 … 2000 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Ausgangsschaltung LD, PP, OP
|
Signal OP, LD |
Signal PP |
Kabelfarbe E1 |
|
/B |
nc |
rosa |
|
+SUB (Sense-Leitung) |
+SUB (Sense-Leitung) |
rotblau |
|
0 |
0 |
blau |
|
/0 |
nc |
rot |
|
A |
A |
grün |
|
/A |
nc |
gelb |
|
B |
B |
grau |
|
GND |
GND |
weiß |
|
SGND (Sense-Leitung) |
SGND (Sense-Leitung) |
graurosa |
|
+UB |
+UB |
braun |
Ausgangsschaltung PP
|
Signal |
PIN E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
Ausgangsschaltung LD, OP
|
Signal |
PIN E2 |
|
/B |
1 |
|
+SUB (Sense-Leitung) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
GND |
10 |
|
SGND (Sense-Leitung) |
11 |
|
+UB |
12 |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Impulse/
Umdrehung
50
Anschlussart
E1
tangential, nur bei OP, LD
radial, nur bei OP, LD
radial, nur bei PP
Kabellänge
01.0
in m
nur bei E1
nur bei E2
Ausgangsschaltung
PP
Hohlwelle/
Durchmesser
6
in mm
Schutzart
IP65

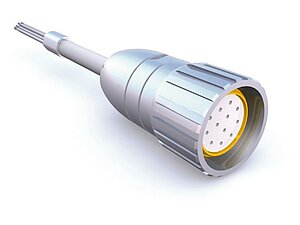

Zubehör

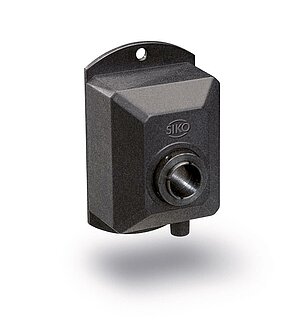

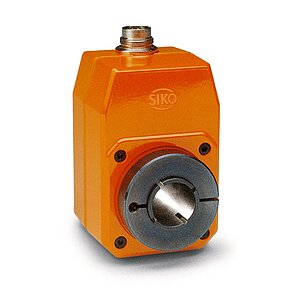

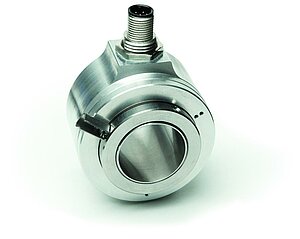

Vergleichbare Produkte
Lieferumfang
- IH5815
- Kurzanleitung
