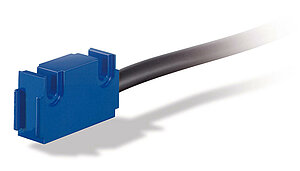

Sensore magnetico LE200
Sensore compatto, interfaccia incrementale ed analogica
- Robusto corpo in metallo
- Indicatore di stato a LED
- Uscita sen/cos 1 VSS
- Periodo del segnale 2000 μm
- Riga graduata MB200/1
- Insensibile a polvere, trucioli, umidità, etc.
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
0.03
kg
(senza cavo)
Corpo
pressogetto di zinco/alluminio nichelato
modello M
materiale sintetico verde
modello A
pressogetto di zinco
modello ZM
Distanza di lettura sensore/banda
0.1 … 0.8 mm
segnale di riferimento O, IA, ID
0.1 … 0.5 mm
segnale di riferimento RB, RD
Guaina di protezione per cavi
PUR, adatto per catene portacavi
6, 8 fili ø5-0.4 mm
Raggio di curvatura
5x diametro cavo
statico
7.5x diametro cavo
dinamico
Durata cavo
>5
Cicli del mulino
con le seguenti condizioni di prova:
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10.5 … 30 V DC
5 V DC ±5 %
Corrente assorbita
<25
mA
con 24 V DC
<50
mA
con 5 V DC
Segnali di uscita
sen, /sen, cos, /cos, indice, /indice
Tensione di uscita
1 VPP ±10 %
da 0 a 70 °C
Corrente di uscita
≤60
mA
peak, 5 s
per filo
Impedenza di uscita
0
Ω
(Rcarico >100 Ω)
con protezione contro i cortocircuiti
Periodo di segnale
2000
µm
Tensione offset
2.5 V, ±100 mV
valore medio seno/coseno verso GND (10.5 … 30 V DC)
UB/2 ±100 mV
valore medio seno/coseno verso GND (5 V DC)
Posizione di fase
90°±1°, ±3° (20 m/s)
sen/cos
45
°
sen (segnale di riferimento)
135
°
cos (segnale di riferimento)
Tipo di connessione
estremità del cavo aperta
connettore
a 7 o 8 poli
Rappresentazione grafica del segnale
E: tensione di riferimento 2.5 V
F: 1 VPP ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VPP
F: 1 VPP ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VPP
Caratteristica
Dati tecnici
Integrazione
Scostamento di linearità
±5
µm
a TU = 20 °C
Ripetibilità
4
µm
unidirezionale
Velocità di traslazione
≤25
m/s
≤5
m/s
segnale di riferimento RB, RD
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 70 °C
Temperatura di stoccaggio
-30 … 80 °C
Umidità relativa dell'aria
100
%
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP67
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Senza segnale di riferimento
|
Segnale |
E1 |
E6X |
|
GND |
nero |
1 |
|
"sen " |
rosso |
2 |
|
/sen |
arancione |
3 |
|
cos |
giallo |
4 |
|
/cos |
verde |
5 |
|
+UB |
marrone |
6 |
|
nc |
7 |
con segnale di riferimento
|
Segnale |
E1 |
E6X |
|
"sen " |
rosso |
1 |
|
cos |
giallo |
2 |
|
indice |
blu |
3 |
|
+UB |
marrone |
4 |
|
GND |
nero |
5 |
|
/sen |
arancione |
6 |
|
/cos |
verde |
7 |
|
/index |
viola |
8 |
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
10
M
E1
01.0
01.0
20.0 m, ad incrementi di 1 m
O
segnale indice ogni 2 mm
segnale indice ogni 2 mm
Volume di fornitura
- LE200
- Set di fissaggio
- Informazione utente
