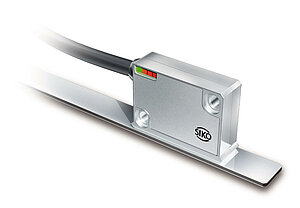

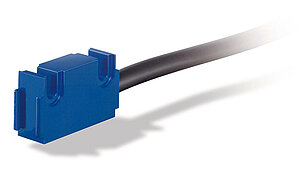

Sensor magnético LE200
Sensor compacto, interfaz incremental y analógico
- Robusta carcasa de metal
- Indicador LED de estado
- sin/cos-salida 1 VSS
- Período de señales 2000 μm
- Escala MB200/1
- Es insensible frente al polvo, virutas, humedad, etc.
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
0.03
kg
(sin cable)
Carcasa
cinc/al fundición a presión niquelada
forma constructiva M
plástico verde
forma constructiva A
fundición inyectada de cinc
forma constructiva ZM
Distancia lectura sensor/cinta
0.1 … 0.8 mm
señal de referencia O, IA, ID
0.1 … 0.5 mm
señal de referencia RB, RD
Cubierta del cable
PUR, apto para cadenas de arrastre
6, 8 conductores ø5-0.4 mm
Radio de flexión cable
5x diámetro del cable
estático
7.5x diámetro del cable
dinámico
Vida media del cable
>5
Ciclos de molino
en las siguientes condiciones de ensayo:
Característica
Característica
Complemento
Tensión de servicio
10.5 … 30 V DC
5 V DC ±5 %
Absorción de corriente
<25
mA
a 24 V DC
<50
mA
a 5 V DC
Señales de salida
sen, /sen, cos/cos, índice, /index
Tensión de salida
1 VPP ±10 %
con 0 … 70 °C
Corriente de salida
≤60
mA
peak, 5 s
cada conductor
Impedancia de salida
0
Ω
(Rcarga >100 Ω)
a prueba de cortocircuitos
Período de señales
2000
µm
Tensión offset
2.5 V, ±100 mV
valor medio seno/coseno de GND (10.5 … 30 V DC)
UB/2 ±100 mV
valor medio seno/coseno de GND (5 V DC)
Posición de fase
90°±1°, ±3° (20 m/s)
sen/cos
45
°
sen (señal de referencia)
135
°
cos (señal de referencia)
Tipo de conexión
extremo de cable abierto
conector de enchufe
7/8 polos
Indicación dada por una señal
E: tensión de referencia 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VSS
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VSS
Característica
Característica
Complemento
Desviación de la linealidad
±5
µm
con TU = 20 °C
Precisión de repetición
4
µm
unidireccional
Velocidad de desplazamiento
≤25
m/s
≤5
m/s
señal de referencia RB, RD
Característica
Característica
Complemento
Temperatura ambiente
-10 … 70 °C
Temperatura de almacenamiento
-30 … 80 °C
Humedad relativa del aire
100
%
formación de rocío permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP67
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Más informaciones
asignación de pines
sin señal de referencia
|
Señal |
E1 |
E6X |
|
GND |
negro |
1 |
|
sin |
rojo |
2 |
|
/sin |
naranja |
3 |
|
cos |
amarillo |
4 |
|
/cos |
verde |
5 |
|
+UB |
marrón |
6 |
|
nc |
7 |
con señal de referencia
|
Señal |
E1 |
E6X |
|
sin |
rojo |
1 |
|
cos |
amarillo |
2 |
|
index |
azul |
3 |
|
+UB |
marrón |
4 |
|
GND |
negro |
5 |
|
/sin |
naranja |
6 |
|
/cos |
verde |
7 |
|
/index |
violeta |
8 |
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
10
M
E1
01.0
01.0
20.0 m, en pasos de 1 m
O
señal de índice cada 2 mm
señal de índice cada 2 mm
Volumen de suministro
- LE200
- Set de fijación
- Información del usuario
