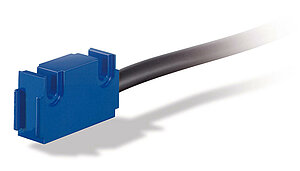

Magnetsensor LE200
Kompaktsensor, inkrementale und analoge Schnittstelle
- robustes Metallgehäuse
- Status LED-Anzeige
- sin/cos-Ausgang 1 VSS
- Signalperiode 2000 μm
- Maßstab MB200/1
- unempfindlich gegen Staub, Späne, Feuchtigkeit etc.
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
0.03
kg
(ohne Kabel)
Gehäuse
Zink/Al Druckguss vernickelt
Bauform M
Kunststoff grün
Bauform A
Zinkdruckguss
Bauform ZM
Leseabstand Sensor/Band
0.1 … 0.8 mm
Referenzsignal O, IA, ID
0.1 … 0.5 mm
Referenzsignal RB, RD
Kabelmantel
PUR, schleppkettentauglich
6, 8-adrig ø5-0.4 mm
Biegeradius Kabel
5x Kabeldurchmesser
statisch
7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5
Mio. Zyklen
bei folgenden Testbedingungen:
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10.5 … 30 V DC
5 V DC ±5 %
Stromaufnahme
<25
mA
bei 24 V DC
<50
mA
bei 5 V DC
Ausgangssignale
sin, /sin, cos, /cos, index, /index
Ausgangsspannung
1 VSS ±10 %
bei 0 … 70 °C
Ausgangsstrom
≤60
mA
peak, 5 s
je Ader
Ausgangsimpedanz
0
Ω
(RLast >100 Ω)
kurzschlussfest
Signalperiode
2000
µm
Offsetspannung
2.5 V, ±100 mV
Sinus-/Cosinusmittelwert zu GND (10.5 … 30 V DC)
UB/2 ±100 mV
Sinus-/Cosinusmittelwert zu GND (5 V DC)
Phasenlage
90°±1°, ±3° (20 m/s)
sin/cos
45
°
sin (Referenzsignal)
135
°
cos (Referenzsignal)
Anschlussart
offenes Kabelende
Steckverbinder
7/8-polig
Signalbild
E: Bezugsspannung 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VSS
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VSS
Merkmal
Technische Daten
Ergänzung
Linearitätsabweichung
±5
µm
bei TU = 20 °C
Wiederholgenauigkeit
4
µm
unidirektional
Verfahrgeschwindigkeit
≤25
m/s
≤5
m/s
Referenzsignal RB, RD
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 70 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
ohne Referenzsignal
|
Signal |
E1 |
E6X |
|
GND |
schwarz |
1 |
|
sin |
rot |
2 |
|
/sin |
orange |
3 |
|
cos |
gelb |
4 |
|
/cos |
grün |
5 |
|
+UB |
braun |
6 |
|
nc |
7 |
mit Referenzsignal
|
Signal |
E1 |
E6X |
|
sin |
rot |
1 |
|
cos |
gelb |
2 |
|
index |
blau |
3 |
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/sin |
orange |
6 |
|
/cos |
grün |
7 |
|
/index |
violett |
8 |
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
10
M
E1
01.0
01.0
20.0 m, in 1 m Schritten
O
Indexsignal alle 2 mm
Indexsignal alle 2 mm
Lieferumfang
- LE200
- Befestigungsset
- Benutzerinformation
