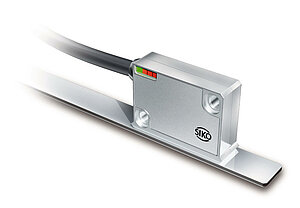

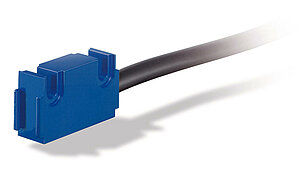

Magnetsensor LE100/1
inkremental, analoge Schnittstelle 1 V<sub>SS</sub>
- Wiederholgenauigkeit max. ±1 μm
- Status LED-Anzeige
- arbeitet mit Magnetband MB100/1
- arbeitet mit Magnetbandring MBR100
- Leseabstand ≤0.4 mm
- Signalperiode 1000 μm
- Ausgangsschaltung sin/cos 1 VSS
- robustes Metallgehäuse
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Zinkdruckguss/Alu
Bauform M
Zinkdruckguss
Bauform ZM
Leseabstand Sensor/Band
0.1 … 0.4 mm
Referenzsignal O, IA, ID
0.1 … 0.2 mm
Referenzsignal RB, RD
Leseabstand Sensor/Ring
0.1 … 0.4 mm
Referenzsignal O, IA, ID
0.1 … 0.2 mm
Referenzsignal RB, RD
Kabelmantel
PUR, schleppkettentauglich
6, 8-adrig ø5-0.4 mm
Biegeradius Kabel
5x Kabeldurchmesser
statisch
7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5
Mio. Zyklen
bei folgenden Testbedingungen:
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10.5 … 30 V DC
verpolsicher
5 V DC ±5 %
nicht verpolsicher
Stromaufnahme
<25
mA
bei 24 V DC
<50
mA
bei 5 V DC
Ausgangssignale
sin, /sin, cos, /cos, index, /index
Ausgangsspannung
1 VSS ±10 %
bei 0 … 70 °C
120 Ω Abschlusswiderstand
Ausgangsimpedanz
0
Ω
(RLast >75 Ω)
kurzschlussfest
Signalperiode
1000
µm
Offsetspannung
2.5 V, ±100 mV
Sinus-/Cosinusmittelwert zu GND (10.5 … 30 V DC)
UB/2 ±100 mV
Sinus-/Cosinusmittelwert zu GND (5 V DC)
Phasenlage
90°±1°, ±3° (20 kHz)
sin/cos
45
°
sin/cos
Referenzsignal ist symmetrisch um positiven Schnittpunkt der sin/cos Signale (Phase 45°)
Echtzeitanforderung
geschwindigkeitsproportionale Signalausgabe
Anschlussart
offenes Kabelende
Steckverbinder
7/8-polig
Signalbild
E: Bezugsspannung 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
Merkmal
Technische Daten
Ergänzung
Linearitätsabweichung
±2
µm
bei TU = 20 °C
Leseabstand Sensor/Band 0.2 mm
Wiederholgenauigkeit
1
µm
Messbereich
∞
Umfangsgeschwindigkeit
≤20
m/s
sin/cos
Verfahrgeschwindigkeit
≤20
m/s
sin/cos
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 70 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
ohne Referenzsignal
|
Signal |
E1 |
E6X |
|
GND |
schwarz |
1 |
|
sin |
rot |
2 |
|
/sin |
orange |
3 |
|
cos |
gelb |
4 |
|
/cos |
grün |
5 |
|
+UB |
braun |
6 |
|
nc |
7 |
mit Referenzsignal
|
Signal |
E1 |
E6X |
|
sin |
rot |
1 |
|
cos |
gelb |
2 |
|
index |
blau |
3 |
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/sin |
orange |
6 |
|
/cos |
grün |
7 |
|
/index |
violett |
8 |
Montagehinweis
Bei Systemen mit Referenzpunkten auf dem Magnetband bitte auf die richtige Ausrichtung von Sensor und Band achten (siehe Bild).
|
Referenzsignal |
O, I |
R |
|
A, Leseabstand Sensor/Band |
≤0.4 mm |
≤0.2 mm |
|
B, seitlicher Versatz |
±2 mm |
±0.5 mm |
|
C, Fluchtungsfehler |
±3° |
±3° |
|
D, Längsneigung |
±1° |
±1° |
|
E, Seitenneigung |
±3° |
±3° |
|
3 |
2 |
2 |
Sensordarstellung symbolisch
Sensordarstellung symbolisch
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Betriebsspannung
10
Bauform
M
Anschlussart
E1
Kabellänge
1.0
1.0
20.0 mm, in 1 mm Schritten
Referenzsignal
O
Indexsignal alle 1 mm
Indexsignal alle 1 mm
Lieferumfang
- LE100/1
- Befestigungsset
- Kurzanleitung
