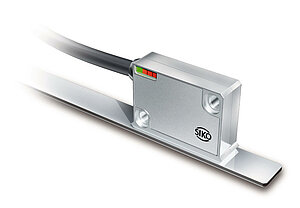

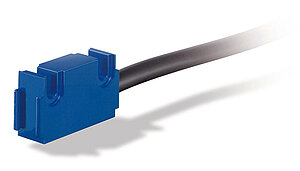

Capteur magnétique LE100/1
Incrémental, interface analogique 1 V<sub>SS</sub>
- Reproductibilité ±1 μm max.
- LED d‘affichage d‘état
- Fonctionne avec bande magnétique MB100/1
- Fonctionne avec anneau de bande magnétique MBR100
- Distance de lecture ≤0.4 mm
- Période des signaux 1000 μm
- Circuit de sortie sin/cos 1 VSS
- Boîtier en métal robuste
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
zinc moulé sous pression/alu
modèle M
zinc moulé sous pression
modèle ZM
Entrefer capteur/bande
0.1 … 0.4 mm
signal de référence O, IA, ID
0.1 … 0.2 mm
signal de référence RB, RD
Entrefer capteur/anneau
0.1 … 0.4 mm
signal de référence O, IA, ID
0.1 … 0.2 mm
signal de référence RB, RD
Gaine de câble
PUR, compatible avec chaîne d'entraînement
6, 8 fils ø5-0.4 mm
Rayon de flexion câble
5x diamètre de câble
statique
7.5x diamètre de câble
dynamique
Durée de vie câble
>5
Cycles du moulin
pour les conditions de test suivantes :
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10.5 … 30 V CC
protection contre l'inversion de polarité
5 V CC ±5 %
non protégé contre l'inversion de polarité
Consommation de courant
<25
mA
pour 24 V DC
<50
mA
pour 5 V DC
Signaux de sortie
sin, /sin, cos, /cos, index, /index
Tension de sortie
1 VCC ±10 %
à 0 … 70 °C
résistance terminale 120 Ω
Impédance de sortie
0
Ω
(Rcharge >75 Ω)
résistant aux courts-circuits
Période de signaux
1000
µm
Tension résiduelle
2.5 V, ±100 mV
moyenne sinus/cosinus de GND (10.5 … 30 V DC)
UB/2 ±100 mV
moyenne sinus/cosinus de GND (5 V DC)
Position phase
90°±1°, ±3° (20 kHz)
sin/cos
45
°
sin/cos
le signal de référence est symétrique autour du point d'intersection positif des signaux sin/cos (phase 45°)
Demande temps réel
transmission de signaux proportionnelle à la vitesse
Type de branchement
extrémité de câble ouverte
connecteur
7/8 pôles
Image de signal
E : tension de référence 2.5 V
F : 1 VSS ±10 %
J : ≥0.2 V
K : ≥0.3 V
L : 100° ±20 %
M : 90° ±1.0° / ±3° (25 kHz)
X : 1 VSS
F : 1 VSS ±10 %
J : ≥0.2 V
K : ≥0.3 V
L : 100° ±20 %
M : 90° ±1.0° / ±3° (25 kHz)
X : 1 VSS
Caractéristique
Caractéristiques techniques
Complément
Divergence de linéarité
±2
µm
pour TU = 20 °C
distance de lecture capteur/bande de 0.2 mm
Reproductibilité
1
µm
Plage de mesure
∞
Vitesse de la circonférence
≤20
m/s
sin/cos
Vitesse de déplacement
≤20
m/s
sin/cos
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 … 70 °C
Température de stockage
-30 … 80 °C
Humidité relative
100
%
formation de rosée autorisée
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP67
EN 60529
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Plus d’informations
affectation des broches
sans signal de référence
|
Signal |
E1 |
E6X |
|
GND |
noir |
1 |
|
sin |
rouge |
2 |
|
/sin |
orange |
3 |
|
cos |
jaune |
4 |
|
/cos |
vert |
5 |
|
+UB |
marron |
6 |
|
nc |
7 |
avec signal de référence
|
Signal |
E1 |
E6X |
|
sin |
rouge |
1 |
|
cos |
jaune |
2 |
|
index |
bleu |
3 |
|
+UB |
marron |
4 |
|
GND |
noir |
5 |
|
/sin |
orange |
6 |
|
/cos |
vert |
7 |
|
/index |
violet |
8 |
Instruction de montage
Veuillez veiller à la bonne orientation du capteur et de la bande magnétique sur les systèmes à points de référence (voir illustration).
|
Signal de référence |
O, I |
R |
|
A, distance de lecture capteur / bande |
≤0.4 mm |
≤0.2 mm |
|
B, décalage latéral |
±2 mm |
±0.5 mm |
|
C, défaut d'alignement |
±3° |
±3° |
|
D, inclinaison longitudinale |
±1° |
±1° |
|
E, inclinaison latérale |
±3° |
±3° |
|
3 |
2 |
2 |
Représentation symbolique de capteur
Représentation symbolique de capteur
Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Tension de service
10
modèle
M
Type de branchement
E1
Longueur de câble
1.0
1.0
20.0 mm, par pas de 1 mm
signal de référence
O
signal d'index à chaque mm
signal d'index à chaque mm
Étendue de la livraison
- LE100/1
- Kit de fixation
- Instructions abrégées
