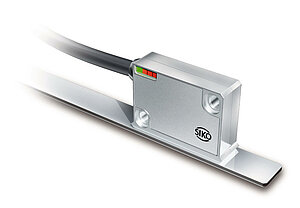

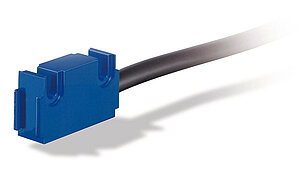

Sensore magnetico LE100/1
Incrementale, interfaccia analogica 1 V<sub>SS</sub>
- Ripetibilità max. ±1 μm
- Indicatore di stato a LED
- Funziona con anello di banda magnetica MB100/1
- Funziona con anello di banda magnetica MBR100
- Distanza di lettura ≤0.4 mm
- Periodo del segnale 1000 μm
- Circuito di uscita sen/cos 1 VSS
- Robusto corpo in metallo
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Corpo
pressogetto di zinco/alluminio
modello M
pressogetto di zinco
modello ZM
Distanza di lettura sensore/banda
0.1 … 0.4 mm
segnale di riferimento O, IA, ID
0.1 … 0.2 mm
segnale di riferimento RB, RD
Distanza di lettura sensore/anello
0.1 … 0.4 mm
segnale di riferimento O, IA, ID
0.1 … 0.2 mm
segnale di riferimento RB, RD
Guaina di protezione per cavi
PUR, adatto per catene portacavi
6, 8 fili ø5-0.4 mm
Raggio di curvatura
5x diametro cavo
statico
7.5x diametro cavo
dinamico
Durata cavo
>5
Cicli del mulino
con le seguenti condizioni di prova:
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
10.5 … 30 V DC
protezione da inversione di polarità
5 V DC ±5 %
senza protezione da inversione di polarità
Corrente assorbita
<25
mA
con 24 V DC
<50
mA
con 5 V DC
Segnali di uscita
sen, /sen, cos, /cos, indice, /indice
Tensione di uscita
1 VPP ±10 %
da 0 a 70 °C
resistenza di terminazione di 120 Ω
Impedenza di uscita
0
Ω
(Rcarico >75 Ω)
con protezione contro i cortocircuiti
Periodo di segnale
1000
µm
Tensione offset
2.5 V, ±100 mV
valore medio seno/coseno verso GND (10.5 … 30 V DC)
UB/2 ±100 mV
valore medio seno/coseno verso GND (5 V DC)
Posizione di fase
90°±1°, ±3° (20 kHz)
sen/cos
45
°
sen/cos
il segnale di riferimento è simmetrico intorno al punto di intersezione positivo dei segnali seno/coseno (fase 45°)
Elaborazione real-time
output segnali proporzionale a velocità
Tipo di connessione
estremità del cavo aperta
connettore
a 7 o 8 poli
Rappresentazione grafica del segnale
E: tensione di riferimento 2.5 V
F: 1 VPP ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VPP
F: 1 VPP ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VPP
Caratteristica
Dati tecnici
Integrazione
Scostamento di linearità
±2
µm
a TU = 20 °C
distanza di lettura sensore/banda 0.2 mm
Ripetibilità
1
µm
Range di misura
∞
Velocità periferica
≤20
m/s
sen/cos
Velocità di traslazione
≤20
m/s
sen/cos
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 70 °C
Temperatura di stoccaggio
-30 … 80 °C
Umidità relativa dell'aria
100
%
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP67
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Senza segnale di riferimento
|
Segnale |
E1 |
E6X |
|
GND |
nero |
1 |
|
"sen " |
rosso |
2 |
|
/sen |
arancione |
3 |
|
cos |
giallo |
4 |
|
/cos |
verde |
5 |
|
+UB |
marrone |
6 |
|
nc |
7 |
con segnale di riferimento
|
Segnale |
E1 |
E6X |
|
"sen " |
rosso |
1 |
|
cos |
giallo |
2 |
|
indice |
blu |
3 |
|
+UB |
marrone |
4 |
|
GND |
nero |
5 |
|
/sen |
arancione |
6 |
|
/cos |
verde |
7 |
|
/index |
viola |
8 |
Istruzioni di montaggio
Nei sistemi con punti di riferimento sulla banda magnetica prestare attenzione al corretto allineamento di sensore e banda (vedi immagine).
|
Segnale di riferimento |
O, I |
R |
|
A, distanza di lettura sensore/banda |
≤0.4 mm |
≤0.2 mm |
|
B, spostamento laterale |
±2 mm |
±0.5 mm |
|
C, disassamento |
±3° |
±3° |
|
D, inclinazione longitudinale |
±1° |
±1° |
|
E, inclinazione laterale |
±3° |
±3° |
|
3 |
2 |
2 |
Rappresentazione del sensore simbolica
Rappresentazione del sensore simbolica
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Tensione di esercizio
10
modello
M
Tipo di connessione
E1
Lunghezza cavo
1.0
1.0
20.0 mm, ad incrementi di 1 mm
segnale di riferimento
O
segnale di indice ogni mm
segnale di indice ogni mm
Volume di fornitura
- LE100/1
- Set di fissaggio
- Guida all’uso
